Реферат



Союз Советских

Сочиалистнческил

Республик

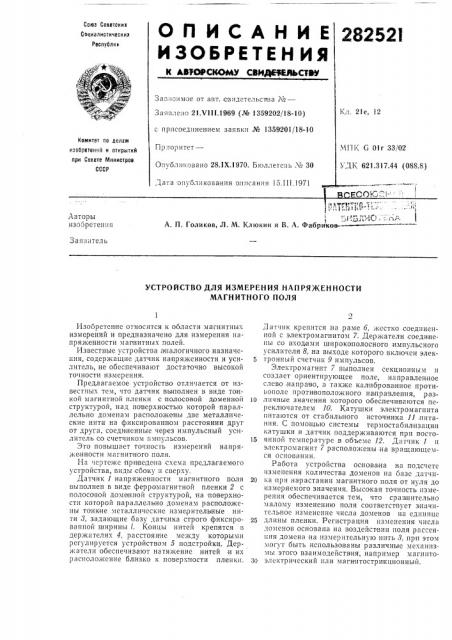

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИД&%ЯЬСТВУ

Завиоимое от авт. Сзидетельспва М—

3 а я вл ел о 21. V I I 1.1969 (№ 1359202/18-10) с присоединением заявки № 1359201/18-10

Приоритет—

Оп»бликовано 28.1Х.1970. Б1оллетепь ¹ 30! е, 12 комитет по Лолам

Ст 01г 33,102

621.3! 7.44 (088.8) кзобретеннб и открытий при Совете Министров

СССР

Даra опубликования олпсания 15.III.1971

CQ1: 1-

A. П. Голиков, Л. М. Клюкин и В. A. ФабриковАвторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НАПРЯЖЕННОСТИ

МАГНИТНОГО ПОЛЯ

1 1зооретенис относится к области магнитных измерений и предназначено для измерения напряженности мапнитных полей.

Известные устройства аналогичного назначения, содержащие датчик напряженности и усилитель, не обеспечивают достаточно высокой точности измерения.

Предлагаемое устройство отличается от известных тем, что датчик выполнен в виде тонкой магнитной пленки с полосовой доменной структурой, над поверхность О которой параллельно доменам расположены две металлические нити на фиксированном расстоянии друг от друга, соединенные через импульсный усилитель со счетчиком импульсов.

Это повышает точность измерений напряженности х1агнитного поля.

На чертеже;при веде на схема предлагаемого устройства, виды сбоку и сверху, Датчик 1 напряженности магнитного поля выполнен в виде ферромагнитной пленки 2 с полосовой доменной структурой, на поверхности которой параллелнно доменам расположены тонкие металлические измерительные нити т, задающие базу датчика строго фиксированной ширины 1. Концы нитей крепятся в держателях 4, расстояние между которыми регулируется устройством 5 подстройки. Дерхк3тели обеспечиваlот натяжение нитей и их расположение близко к поверхпости пленки.

Дат II!II крепится,на раме 6, жестко соединенной с электромагнитом 7. Держатели соеди нены со входами широкополосного импульсного усилителя 8, на выходе которого включен элек5 тронный счетчик 9 импульсов.

Электромагнит 7 выполнен секционным и создает ориентирующее поле, направлен ное слсво направо, а также калиброва нное протиьополе противоположного направления, раз13 личные значения которого обеспечи ваются переключателем 10. Катушки электромагнита питаются от стабильного источника 11 литания. С помощью системы термостабилизации катушки и датчик поддерживаются при посто15 янной температуре в объеме 12. Датчик 1 и элсктромаг нит 7 расположены íà Вращаlощсх1ся основании.

Работа устройства основа на на подсчете изменения количества доменов на базе датчп20 ка при нарастании магнитного поля от нуля до измеряемого значения. Высокая точность измерения обеспечивается тем, что сравнительно малому изменению поля соответствует значительное изменение числа доменов на единице

25 длины пленки. Регистрация изменения числа доменов основана на возде11ствии поля рассеяния домена на измерительную нить 8, прп этом могут быть использованы различные механизмы этого взаимодействия, например магнпто30 электрический пли магнитострикционный.
