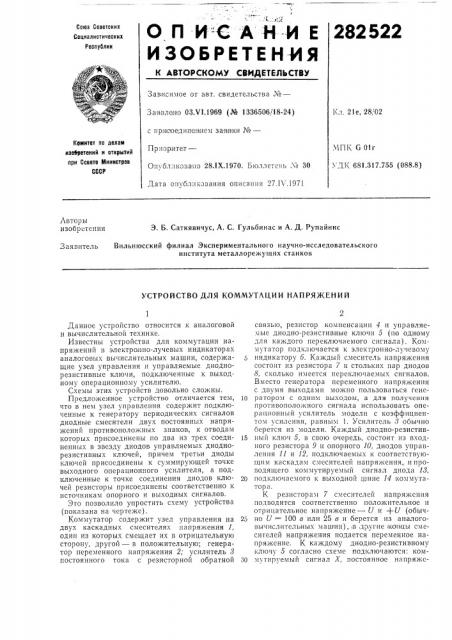

О П-И- С А Н-И Е

ИЗОБРЕТЕНИЯ

Союз Советских

282522

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.V1.1969 (№ 1336506/18-24) с приооединен ием заявки №вЂ”

Hpèo,ð;èòeT—

Опубликовано 28.!Х.1970. Бюллетень ¹ 30

Кл. 21е, 28 02

Комитет по делает изоеретений и открытий при Совете Министров

СССР

ЧП1х 6 01г

УДК 681.317.755 (088.8) Дата опубликования описания 27.1Ъ.1971

Лвторы изобретения

Э. Б. Саткявичус, А, С, Гульбинас и А. Д. Рупайнис

Вильнюсский филиал Экспериментального научно-исследовательского института металлорежущих станков

Заявитель

УСТРОЙСТВО ДЛЯ КОММУТАЦИИ НАПРЯЖЕНИЙ

Данное устройство относится к аналоговой и вычислительной технике.

Известны устройства для коммутации напряжений в электронно-лучевых индикаторах аналоговых вычислительных машин, содержащие узел управления и управляемые диоднорезистивные ключи, подключенные к выходному операционному усилителю.

Схемы этих устройств довольно сложны.

Предложенное устройство отличается тем, IO что в нем узел управления содержит подключенные к генератору периодических сигналов диодные смесители двух постоянных напряжений противоположных знаков, к отводам которых присоединены по два из трех соеди- 15 пенных в звезду диодов управляемых диоднорезистивных ключей, причем третьи диоды ключей присоединены к суммирующей точке выходного операционного усилителя, а подключенные к точке соединения диодов клю- 2р чей резисторы присоединены соответственно к источникам опорного и выходных сигналов.

Это позволило упростить схему устройства (показана на чертеже).

Коммутатор содержит узел управления на 25 двух каскадных смесителях напряжения 1, один из которых смещает их в отрицательную сторону. другой — в положительную; генератор переменного напряжения 2; усилитель 8 постоянного тока с резисторной ооратной Зр связью, резистор компенсации 4 и управляемые диодно-резистивные ключи 5 (по одному для каждого переключаемого сигнала). Коммутатор подключается к электронно-лучевому индикатору 6. Каждый смеситель напряжения состоит из резистора 7 и стольких пар диодов

8, сколько имеется переключаемых сигналов.

Вместо генератора переменного напряжения с двумя выходами можно пользоваться генератором с одним выходом, а для получения противоположного сигнала использовать onepапионный усилитель модели с коэффициентом усиления, равным 1. Усилитель, 3 обычно берется из модели. Каждый диодно-резистивный ключ 5, в свою очередь, состоит из входного резистора 9 и опорного 10, диодов управления 11 и 12, подключаемых к соответствующим каскадам смесителей напряжения, ппроводящего коммутируемый сигнал диода 18, подключаемого к выходной шине 14 коммутатора.

К резисторам 7 смесителей напряжения подводится соответственно положительное и отрицательное напряжение — U и +U (обычно U = 100 в или 25 в и берется из аналоговычислительных машин), iB,3,Д)угие концы смесителей напряжения подается переменное напряжение. К каждому диодно-резистивному ключу 5 согласно схемc подключаются: коммутируемый сигнал Х, постоянное напряжс282522

Предмет изобретения

Составитель А, Маслов

Геяактор Ю. Д. Полякова Тсхрет A. А. Кав1ышникова Корректор О. М. Ковалева.:акаа 7572 Тираж 480 Подписное

ЦН 1ИПИ Комитета по делая изойрстений и открытий при Сонете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Областная типография Кастро гяокого управления по пеяа1 и нне +U, соответствующие каскады смесителей напряжения и выходная шина. Благодаря такой схеме, напряжение на проводящих диодах диодно-резистивного ключа 5 устанавливается так, что только один из всех ключей пропускает к выходной шине су.мму поетоянного опорного напряжения и входного сигнала, а пропускающие ключи меняются с часто. той переменного напряжения, помноженного на количество диодно-резистивных ключей 5, Для восстановления значения сигнала к усилителю 8 постоянного тока подводится отрицательное постоянное напряжение — U через резистор 4, сопротивление которого равно сопротивленшо опорного резистора 10 дподнорезистивного клона 5. В том случае, когда частота напряжения генератора, питающего смесптели напряжения и горизонтальную развертку индикатора, составляет несколько десятков герц, сигналы на экране индикатора выглядят непрерывными в виде отдельных горнзонтальных полок, сдвинутых относительно друг друга по горизонтали. По вертикали они занимают поло:кения, соответствующие уровню отооражаемого сигнала Х, который может быть как постоянным, так и переменным. Для наблюдения всех коммутируемых сигналов необходим только один луч ннднкатора.

Устройство для коммутации напряхкений в. элакпроннолучевых внднюато рах аналоя овых вычислительных машин, содервсащее узел. управления и подключенные к выходному операционному усилителю управляемые диодFio-резистнвные кл1очи, Отлиаатщееся тем, что, с целью. упрощения схемы, в нем; узел управления содержит, подключенные к генератору периодических сигналов, днодные смесителн двух постоянных напряжекий противополонкных знаков, к Отводам которых присо; единены IIo два из трех соединенных в звезду диодов управляемых диодно-резистивных ключей, причем третьи диоды ключей присоединсны к суммируюшей точке выходного операционного усилителя, а подключенные к точке соединения диодов ключей резисторьг присоединены соответственно к источникам опорного н входных сигналов.
