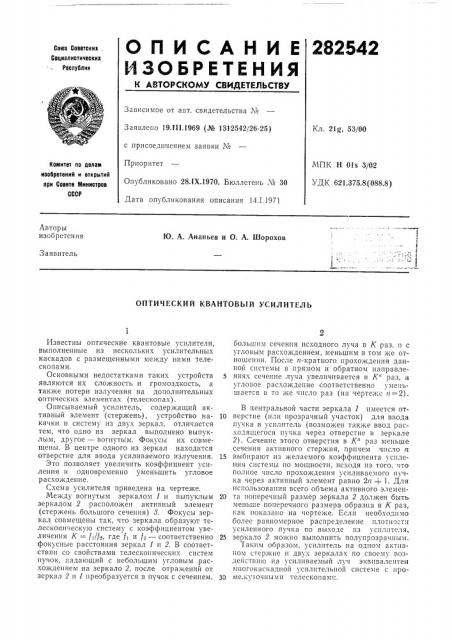

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских, Социвлистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19. I II.1969 (№ 1312542/26-25) с присоединением заявки ¹

Приоритет

Опубликовано 28.IX.1970. Бюллетень Л" 30

Дата опубликования описания 14.1.1971

Кл. 21g, 53/00

МПК Н О l s 3/02

УДК 621.375.8(088.8) Комитет по делам изобретеиий и открытий ори Совете хвииистрае

СССР

Авторы изобретения

Ю. А. Ананьев и О. А. Шорохов

Заявитель

ОПТИЧЕСКИЙ КBAHTOBblA УСИЛИТЕЛЬ

Известны оптические квантовые усилители, выполненные из нескольких усилительных каскадов с размещенными между ними телескопами, Основными недостатками таких устройств являются их сложность и громоздкость, а также потери излучения на дополнительных оптических элементах (телескопах).

Описываемый усилитель, содержащий активный элемент (стержень), устройство накачки и систему из двух зеркал, отличается тем, что одно из зеркал выполнено выпуклым, другое — вогнутым. Фокусы их совмещены. В центре одного из зеркал находится отверстие для ввода усиливаемого излучения.

Это позволяет увеличить коэффициент усиления и одновременно уменьшить угловое расхо>кдение.

Схема усилителя приведена на чертеже.

Между вогнутым зеркалом 1 и выпуклым зеркалом 2 расположен активный элемент (стержень большого сечения) 8. Фокусы зеркал совме цепы так, что зеркала образуют телескопическую систему с коэффициентом увеличения К = f /f, где f и f> — соответственно фокусные расстояния зеркал 1 и 2. В соответствии со свойствами телескопических систем пучок, падающий с небольшим угловым расхо>кдепием на зеркало 2, после отражений от зеркал 2 и 1 преобразуется в пучок с сечением. большим сечения исходного луча в К раз, и с угловым расхождением, меньшим в том же отношении. После и-кратного прохождения данной системы в прямом и обратном направле5 виях сечение луча увеличивается в К" раз, и угловое расхождение соответственно уменьшается в то же число раз (на чертеже и=2).

В центральной части зеркала 1 имеется от10 верстие (или прозрачный участок) для ввода пучка в усилитель (возможен также ввод расходящегося пучка через отверстие в зеркале

2). Сечение этого отверстия в К" раз меньше сечения активного стержня, причем число и

15 выбирают из желаемого коэффициента усиления системы по мощности, исходя из того, что полное число прохождения усиливаемого пучка через активный элемент равно 2и+ 1. Для использования всего объема активного элемен20 та поперечный размер зеркала 2 должен быть. меньше поперечного размера образца в К раз, как показано на черте>ке. Если необходимо более равномерное распределение плотности усиленного пучка по выходе из усилителя, 25 зеркало 2 можно выполнить полупрозрачным..

Таким образом, усилитель на одном активном стержне и двух зеркалах по своему воздействию на усилпваемый луч эквивалентен многокаскадиои усилительной системе с проЗЗ ме,куточпыми телескопами.

282542

Предмет изобретения

Составитель Старосельская

Техред А. А. Камышиикова Корректор Л. В. Юшина

Редактор Полищук

Заказ 3889у10 Тираж 480 Подписное

1 НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Ра ушска я ив б., д. 4 5

Типография, пр, Сапунова, 2

Оптический квантовый усилитель, содержагцпй активный элемент, устройство накачки и систему из двух зеркал, отличающийся тем, что, с целью увеличения коэффициента усилеиия и одновременного уменьшения углового расхождения, одно из зеркал выполнено выпуклым, другое — вогнутым, их фокусы совмегцены, а в центре одного из зеркал выполнено отверстие для ввода успливаемого излучения,
