Компрессорная установка
Иллюстрации
Реферат

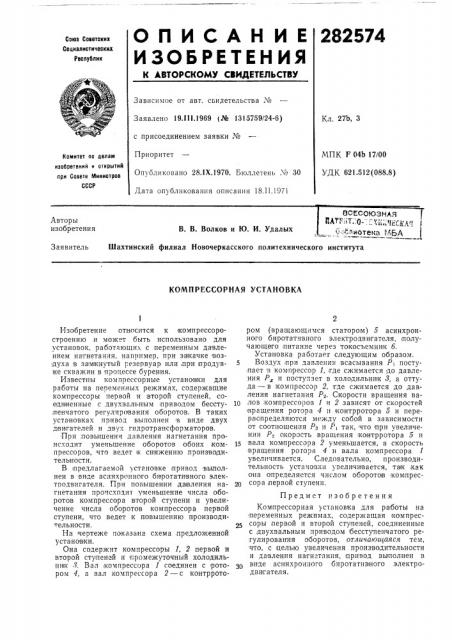

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹"
Заявлено 19 111,1969 1№ 1315759/24-6) с присоединением заявки №
Приоритет
Опуоликовапо 281Х.1970. Бюллетень ¹ 30
Дата опубликования описания 18.II.1971
Кл. 27Ь, 3
МПК F 04b 17/00
УДК 621.512(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
ОСЕт=-ОЮЗНЛя
ПА и и э ь.o-: > т1сГ л и = . лмОт8ка б/1 д
Авторы изобретения
В. В. Волков и Ю. И. Удалых
Шахтинский филиал Новочеркасского политехнического института
Заявитель
КОМПРЕССОРНАЯ УСТАНОВКА
Изобретение относится к компрессоростроению,и может быть использовано для уста новок, работающих с переменным да влением нагнетания, например, при закачке воз духа в замкнутый резервуар или,прои продувке скважин в пропессе бурения.
Известны компрессорные установки для работы на переменных режимах, содержащие компрессоры первой и:второй ступеней, сое ди ненные с двухвальным приводом бессту,пенчатого регулирования оборотов. В таких установках привод выполнен в виде двух двигателей и двух гидротрансформаторов, При;повышении .давления нагнетания 11pDисходит уменьшение оборотов обоих,компрессоров, что ведет к снижению произ водитель ности.
В предлагаемой установке, привод выполнен в виде асинхронного биротативного электподвигателя. При повышении, давления нагнетания происходит уменьшение числа о боротов компрессора второй ступени и увеличение числа оооротов компрессора первой ступени, что ведет к повышению производительности.
На чертеже показана схема, предложенной установки.
Она содержит компрессоры 1, 2 первой и второй ступеней и промежуточный холодильсии к 3. Вал компрессора 1 соединен с ротором 4, а вал компрессора 2 — с контрротором (вращающимся статором) 5 асинхронного биротативного электродвигателя, получающего, питание через токосъемник б.
Установка работает следующим образом.
Воздух при давлении всасывания Р1 посту.пает в ком:прессор 1, где сжимается до давления Р» и поступает в холодильник 8, а оттуда — в компрессор 2, где сжимается до давления нагнетания Рз, Скорости вращения ватп лов компрессоров 1 и 2 зависят от скоростей вращения ротора 4 и контрротора 5 и перераспределяются между собой в зависимости от соотношения Р, и Р так, что при увеличении Р2 скорость вращения ко нтрротора 5 и
15 вала компрессора 2 уменьшается, а скорость вращения рогора 4 и вала компрессора 1 увеличивается. Следовательно, производительность установки увеличивается, та к,как она определяется числом оборотов компрессора первой ступечп.
Предмет изобретения
Компрессорная установка для работы на переменных режимах, содержащая компрессоры первой и второй ступеней, соединенные с двухвальным приводом бесступенчатого ре:гулирования оборотов, отличающаяся тем, что, с целью увеличения производительности и давления нагнетания,,привод выполнен в виде асинхронного биротативного электродви гателя.
282574
Редактор Н. Воликова Техред А. А. Камышникова Корректор Л. Б. Бадылама
Заказ 120)2 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
