Патент ссср 282596
Иллюстрации
Реферат

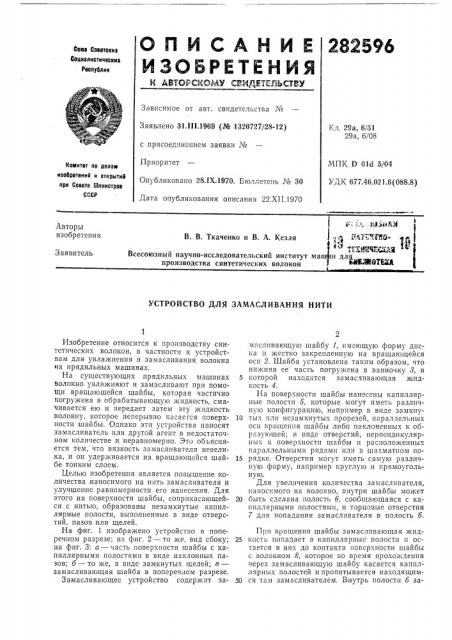

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СР4ДЕТ1-ПЬСТВУ боев Соввтокиа
Социалиотичвокиа
Реооублик
Зависимое от авт. свидетельства №
Заявлено 31 III.1969 (№ 1320727/28-12) с присоединением заявки №
Приоритет
Опубликовано 28.1Х.1970. Бюллетень ¹ 30
Дата опубликования описания 22.XII.1970
Кл. 29а, 6/31
29а, б/08
МПК. ьт 01d 5/04
УДК 677 46.021.6(088.8) Комитет оо делам изобретений и открытий ори Совете Цнниотров
СССР
„ :..- .;-.. Ь)ззте А
В. В. Ткаченко и В. А. Кезля ь,.-„..., В
Всесоюзный научно-исследовательский институт маш н для,. производства синтетических волокон
ВМОТЫА
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ ЗАМАСЛИВАНИЯ НИТИ
Изобретение относится к производству синтетических волокон, в частности к устройствам для увлажнения и замасливания волокна на прядильных машинах.
На существующих прядильных машинах волокно увлажняют и замасливают при помощи вращающейся шайбы, которая частично погружена в обрабатывающую жидкость, смачивается ею и передает затем эту жидкость волокну, которое неперывно касаегся поверхности шайбы. Однако эти устройства наносят замасливатель нли другой агент в недостаточном количестве и неравномерно. Это обьясняется тем, что вязкость замасливателя невелика, и он удерживается на вращающейся шайбе тонким слоем.
Целью изобретения является повышение количества,наносимого на нить замасливателя и улучшение равномерности его нанесения. Для этого на поверхности шайбы, соприкасающейся с нитью, образованы незамкнутые капиллярные полости, выполненные в виде отверстий, пазов или щелей.
На фиг, 1 изображено устройство в поперечном разрезе; на фиг, 2 — то же, вид сбоку; на фиг. 3: а — часть поверхности шайбы с капиллярными полостями в виде наклонных пазов; б — то же, в виде замкнутых щелей; в— замасливающая шайба в поперечном разрезе.
3амасливающее устройство содержит замасливающую шайбу 1, имеющую форму диска и жестко закрепленную на вращающейся осн 2. Шайба установлена таким образом, что нижняя ее часть погружена в ванночку 8, в
5 которой находится замасливающая жидкость 4.
На поверхности шайбы нанесены капиллярные полости 5, которые могут иметь различную конфигурацию, например в виде замкну10 тых нли незамкнутых прорезей, параллельных осп вращения шайбы либо наклоненных к образующей; в виде отверстий, перпендикулярных K поверхности III HIéáû H расположенных параллельными рядами илн в шахматном по15 рядке. Отверстия могут пмегь самую различную фор у, например круглую и «рямоугольную.
Для увеличения количества замасливателя, наносимого на волокно, внутри шайбы может
20 быть сделана полость б, сообщающаяся с каннллярными полостями, и торцовые отверстия
7 для попадания замасливателя в полость б, Прн вращении шайбы замаслпвающая жид25 кость попадает в капиллярные полости и остается в них до контакта поверхности шайбы с волокном 8, которое во время прохождения через замасливающую шайбу касается каппллярных полостей и пропитывается находящим30 ся там замасливателем. Внутрь полости б за282596
<Рие. 1
+up,. 3
Составитель В. Усатенко
Редактор Н. Старостина Техред Т. П, Курилко Корректор Л. Л. Евдонов
Заказ 3665/8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам нзобрегеннй н открытий при Совете Министров СССР
Москва, Я-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 масливатель попадает через торцовые отверстия и капиллярные полости.
Размером капиллярных полостей и их количеством можно регулировать расход замасливателя на волокно.
Предмет изобретения
1. Устройство для замасливания нити, содержащее замасливающую шайбу, частично погруженную в ванну с замасливателем, отличаюи ееся тем, что, с целью повышения количества наносимого на нить замасливателя и улучшения равномерности его нанесения, на поверхности шайбы, соприкасающейся с нитью, 5 образованы незамкнутые капиллярные полости, выполненные в виде отверстий, пазов или щелей.
2. Устройство по п. 1, отличающееся тем, что капиллярные полости выполнены сообща10 ющимися с кольцевой полостью внутри шайбы.
