Быстрорежущая сталь

Быстрорежущая сталь

Иллюстрации

Показать все

Реферат

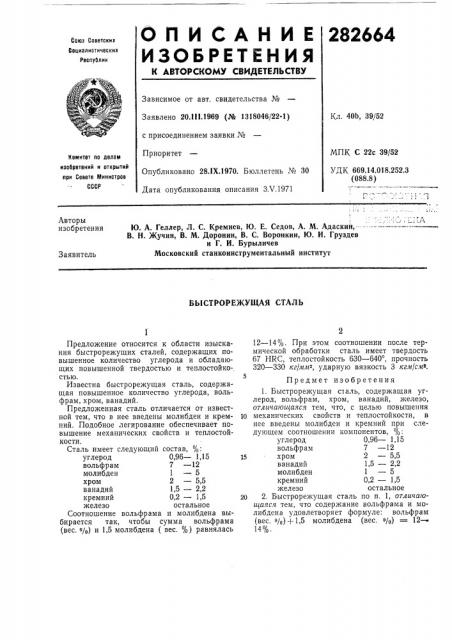

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Респуолик

Зависимое от авт. свидетельства №

Заявлено 20.1!!.1969 (№ 1318046/22-1) с присоединением заявки №

Приоритет

Опубликовано 28.IX.1970. Бюллетень № 30

Дата опубликования описания З,V.1971

Кл. 40b, 39/52

МПК С 22с 39/52

УДК 669.14.018.252.3 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Ю. А. Геллер, Л. С. Кремнев, Ю. Е. Седов, А. М. Адаскин,.В. Н. )Кучин, В. М. Доронин, В. С. Воронкин, Ю. И. Груздев и Г. И. Бурыличев

Московский станкоинструментальный институт

Заявитель

БЫСТРОРЕЖУЩАЯ СТАЛЬ

Предложение относится к области изыскания быстрорежущих сталей, содержащих повышенное количество углерода и обладающих повышенной твердостью и теплостойкостью.

Известна быстро режущая сталь, содержащая повышенное количество углерода, вольфрам, хром, ванадий.

Предложенная сталь отличается от известной тем, что в нее введены молибден и кремний. Подобное легирование обеспечивает повышение механических свойств и теплостойкости.

Сталь имеет следующий состав, %: углерод 0,96 — 1,15 вольфрам 7 — 12 молибден 1 — 5 хром 2 — 5,5 ванадий 1,5 — 2,2 кремний 0,2 — 1,5 железо остальное

Соотношение вольфрама и молибдена выбирается так, чтобы сумма вольфрама (вес. %) и 15 молибдена (вес. %) равнялась

12 — 14%. При этом соотношении после термической обработки сталь имеет твердость

67 HRC, теплостойкость 630 — 640, прочность

320 — 330 кг/иив, ударную вязкость 3 кгм/смв.

Предмет изобретения

1. Быстрорежущая сталь, содержащая углерод, вольфрам, хром, ванадий, железо, отличаюшаяся тем, что, с целью повышения

10 механических свойств и теплостойкости, в нее введены молибден и кремний при следующем соотношении компонентов, углерод 0,96 — 1,15 вольфрам 7 — 12

1s хром 2 — 5,5 ванадий 1,5 — 2,2 молибден 1 — 5 кремний 0,2 — 1,5 железо остальное

20 2. Быстрорежущая сталь по п. 1, отличаютЧаяся тем, что содержание вольфрама и молибдена удовлетворяет формуле: вольфрам (вес. %)+-1,5 молибдена (вес. %) = 12

14%.
