Катушка для аппарата магнитной записи
Иллюстрации
Показать всеРеферат

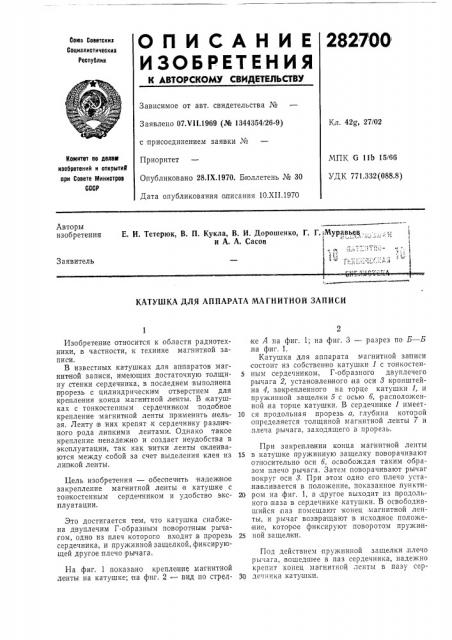

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2827 ОО
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 07.Ч11.1969 (№ 1344354/26-9) с присоединением заявки №
Приоритет
Опубликовано 281Х.1970. Бюллетень № 30
Дата опубликования описания 10.ХП.1970
Кл 4 2g 1 27/02
Ковтитет оо делов изобретений и открытий ори Совете Министров
СССР
МПК G 11Ь 15/66
УДК 771.332(088 8) Авторы изобретения
Е. И. Тетерюк, В. П. Кукла, В. И. Дорошенко, Г, Г. Муравьев;,, I
1
1-, г r-;r.
4 и А. А, Сасов
Заявитель
КАТУШКА ДЛЯ АППАРАТА МАГНИТНОЙ ЗАПИСИ
Изобретение относится к области радиотехники, в частности, к технике магнитной записи.
В известных катушках для аппаратов магнитной записи, имеющих достаточную толщину стенки сердечника, в последнем выполне|на прорезь с цилиндрически м отверстием для крепления конца магнитной ленты. В катушках с тонкостенным сердечником подобное крепление магнитной ленты применить нельзя. Ленту е них крепят к сердечнику различного рода липкими лентами. Однако такое крепление ненадежно и создает неудобства в эксплуатации, так как витки ленты склеиваются между собой за счет выделения клея из лип кой ленты.
Цель изобретения — обеспечить надежное закрепление магнитной ленты в катушке с тонкостенным сердечником и удобство эксплуатации.
Это достигается тем, что катушка снабжена двуплечим Г-образным поворотны м рычагом, одно из плеч которого вх|одит в прорезь сердечника, и пружинной защелкой, фиксирующей другое. плечо рычага.
На фиг. 1 показано крепление магнитной ленты на катушке; на фиг. 2 — вид по стреЛке А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.
Катушка для аппарата магнитной записи состоит из собственно катушки 1 с тонкостен5 ным сердечником, Г-образного двуплечего рычага 2, установленного на оси 8 кронштейна 4, закрепленного на торце катушки 1, и пружинной защелки б с осью б, расположенной на торце катушки. В сердечнике 1 имеет10 ся продольная прорезь а, глубина которой определяется толщиной магнитной ленты 7 и плеча рычага, заходящего в прорезь.
При закреплении конца магнитной ленты
15 в катушке пружинную защелку поворачивают относительно оси б, освобождая таким ооразом плечо рычага. Затем поворачивают рычаг вокруг оси 3. При этом одно его плечо уста.навливается в положение, показанное пункти20 ром на .фиг. 1, а другое выходит из продольного паза в сердечнике катушки. В освободившийся паз помещают конец магнитной ленты, и рычаг возвращают в исходное положение, которое фиксируют поворотом пружин25 ной защелки.
Под действием пружинной защелки, плечо рычага, вошедшее в паз сердечника, надежно крепит конец магнитной ленты в пазу сер30 дечника катушки.
Предмет изобретения
Фиг./
Bud А
Фиг.2
Б-Б сРиг.3
Составитель Е. Переверзев
Техред Л. Я. Левина Корректор О. И. Усова
Редактор t. Юрчикова
Заказ 3592/15 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Катушка для аппарата магнитной записи, выполненная с тонкостенным сердечником, отличающаяся тем, что, с целью повышения удобств ее эксплуатации и закрепления ленточного магнитоносителя, она снабжена двуплечим Г-образным поворотным,рычагом, одно из плеч которото входит в прорезь сердечника, а также пружинной защелкой, фи ксиру5 ющей другое плечо рычага.! 4
