Патент ссср 282711
Иллюстрации
Реферат

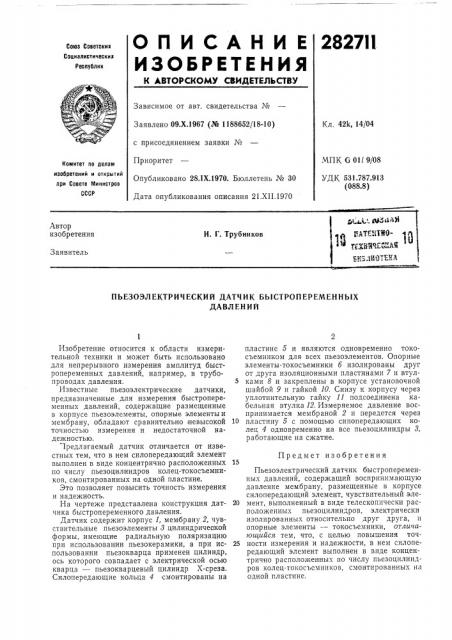

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2827И
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 09.Х.1967 (№ 1188652/18-10) с присоединением заявки №
Приоритет
Опубликовано 28.1Х.1970. Бюллетень № 30
Дата опубликования описания 21.ХП.1970
Кл. 42k, 14/04
МПК G Oll 9/08
УДК 531.787.913 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ДАТЧИК БЫСТРОПЕРЕМЕННЫХ
ДАВЛЕНИЙ
Предмет изобретения
Изобретение относится к области измерительной техники и может быть использовано для непрерывного измерения амплитуд быстропеременных давлений, например, в трубопроводах давления.
Известные пьезоэлектрические датчики, предназначенные для измерения быстропеременных давлений, содержащие размещенные в корпусе пьезоэлементы, опорные элементы и мембрану, обладают сравнительно невысокой точностью измерения и недостаточной надежностью.
1редлагаемый датчик отличается от известных тем, что в нем силопередающий элемент выполнен в виде концентрично расположенных по числу пьезоцилиндров колец-токосъемников, смонтированных на одной пластине.
Это позволяет повысить точность измерения и н адежно сть.
На чертеже представлена конструкция датчика быстропеременного давления.
Датчик содержит корпус 1, мембрану 2, чувствительные пьезоэлементы 3 цилиндрической формы, имеющие радиальную поляризацию при использовании пьезокерамики, а при использовании пьезокварца применен цилиндр, ось которого совпадает с электрической осью кварца — пьезокварцевый цилиндр Х-среза.
Силопередающие кольца 4 смонтированы на пластине б и являются одновременно токосъемником для всех пьезоэлементов. Опорные элементы-токосъемники б изолированы друг от друга изоляционными пластинами 7 и втул5 ками 8 и закреплены в корпусе установочной шайбой 9 и гайкой 10. Снизу к корпусу через уплотнительную гайку 11 подсоединена кабельная втулка 12. Измеряемое давление воспринимается мембраной 2 и передется через
10 пластину б с помощью сипопередающих колец 4 одновременно на все пьезоцилиндры 8, работающие на сжатие.
Пьезоэлектрический датчик быстропеременных давлений, содержащий воспринимающую давление мембрану, размещенные в корпусе силопередающий элемент, чувствительный эле20 мент, выполненный в виде телескопически расположенных пьезоцилиндро в, электрически изолированных относительно друг друга, и опорные элементы — токосъемники, отличаюи ийся тем, что, с целью повышения точ25 ности измерения и надежности, в нем силопередающий элемент выполнен в виде концентрично расположенных по числу пьезоцилиндров колец-токосъемников, смонтированных на одной пластине.
282711
Составитель Г. Н. Невская
Редактор Т. В. Иванова Техред Л. Я. Левина Корректор В. И. )Колудева
Заказ 3593/14 Тираж 480 Подписное
LlfIHHIIH Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
