Реферат

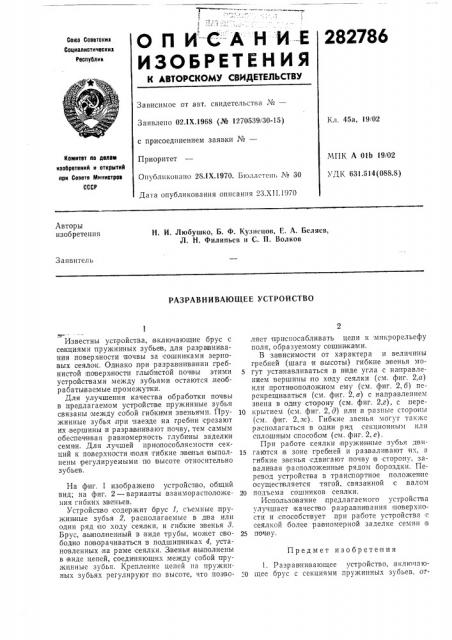

ОllИCAНИЕ

ИЗОБРЕТЕНИЯ

282786

Союз Соеетсник

Социалистическиа

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 02,1X,1968 (№ 1270539/30-15) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28.IX.1970. Бюллетень № 30

Дата опубликования описания 23.XII.1970

К II 45а 19 02

Комитет по делам изобретений и открытиЯ при Сосете Мииистрое

СССР

МГ1К А Olb 19/02

УДК 631.514(088.8) Авторы изобретения

H. И. Любушко, Б. Ф. Кузнецов, Е. А. Беляев, Л, Н. Филипьев и С. П. Волков

Заявитель

РАЗРАВНИВАЮЩЕЕ УСТРОЙСТВО

Известны устройства, включающие брус с секциями пружинных зубьев, для разравнивания поверхности почвы за сошниками зерно.вых сеялок, Од|нако при разравнивании гребнистой поверх ности глыбистой поч|вы этими устройствами между зубьями остаются,необрабатываемые промежутки, Для улучшения качества обработки почвы в предлагаемом устройстве пружинные зубья связаны между сооой гибки ми звеньями. Пружинные зубья,при наезде на гребни срезают их вершины и разравнивают почву, тем самым обеспечивая равномерность глубины заделки семя и. Для лучшей при опособляемости секций к поверхности поля гибкие з|венья выполнены регулируемыми по высоте относительно зубьев.

На фиг. 1 изображено у|стройство, общий вид; на фиг. 2 — -варианты взаиморасположения гибких з веньев.

Устройство содержит брус 1, съемные пружинные зубья 2, располагаемые в,два или один ряд по ходу сеялки, и гибкие звенья 3.

Брус,,вы полненный в виде трубы, может с вобод но подворачиваться в подшипниках 4, установленных на раме сеялки. Звенья выполнены в виде цепей, соединяющих между собой пружинные зубья. Крепление цепей на пружинных зубьях регулируют по высоте, что поз|воляет приспосабливать цепи к микрорельефу поля, образуемому сош ника ми.

В зависимости от характера и величины гребней (шага и IBblcoTbl) гибкие забвенья мо5 гут уста навливаться в в иде угла с направлением вершины IHo ходу сеялки (см. фиг. 2,a) или противоположном ему (см. фиг, 2, б) перекрещиватнся (см. фиг. 2, в) с направлением звена в од ну сторону (см. фиг, 2,г), с .пере10 крытием (см. фиг. 2,д) или,в разные стороны (см. фиг. 2, ж). Гибкие звенья могут также располагаться в один ряд секционным илп сплошным способом (см. фиг. 2, е).

При раооте,сеялки пружинные зуоья дви15 гаются в зоне гребней и разваливают их, а гибкие звенья сдвигают почву В сторону, заваливая расположенные рядом бороздки. Перевод устройства в транспортное положен|не осуществляется тягой, связанной с,валом

20 подъема сошников сеялки.

Использование предлагаемого устройства улучшает качество разравнивания .поверхности и способствует при работе устройства с сеялкой более равномерной заделке семян в

25 и очй у .

Предмет изобретения

1. Разравпивающее устройство,,включаю-0 щее брус с секциями пружинных зубьев, отСоставитель Т. Зиматова

Техред Л, Я. Левина Корректор О. С. Зайцева

Редактор Е. Гончар

Заказ 3534 17 Тираж 480 Подписное

ЦНИИПИ Когиитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4!5

Типография, пр. Сапунова, 2 личающеесл тем, что, с целью улучшения,качеспва,разравни ва.ния поч:вы, пружинные зубья соедине ны между собой гибкими забвеньями.

2. Разра вниваюгцее усгройст|во,по п. l, отличтощееся тем, что, с целью лучшей приспосабляемости секций к поверхности поля, гибкие звенья выполнены регулируемыми по высоте относительно зубьев. ( г
