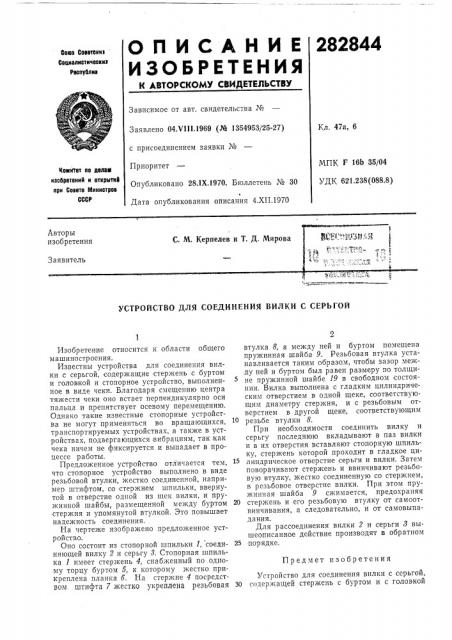

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокик

Соцлвлистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 04.VI II.1969 (№ 1354953/25-27) с присоединением заявки №

Приоритет

Опубликовано 28.1Х.1970. Бюллетень № 30 т

Дата опубликования описания 4.XII.1970

Кл. 47а, 6

МПК F 16Ь 35/04

УДК 621.238(088.8) комитет по лелею изсоретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ВИЛКИ С СЕРЪГОЙ

Предмет изобретения

Изобретение относится к области общего машиностроения.

Известны устройства для соединения вилки с серьгой, содержащие стержень с буртом и головкой и стопорное устройство, выполненное в виде чеки. Благодаря смещению центра тяжести чеки оно встает перпендикулярно оси пальца и препятствует осевому перемещению.

Однако такие известные стопорные устройства не могут применяться во вращающихся, транспортируемых устройствах, а также в устройствах, подвергающихся виорациям, так как чека ничем не фиксируется и выпадает в процессе р а боты.

Предложенное устройство отличается тем, что стопорное устройство выполнено в виде резьбовой втулки, жестко соединенной, например штифтом, со стержнем шпильки, ввернутой в отверстие одной из щек вилки, и пружинной шайбы, размещенной между буртом стержня и упомянутой втулкой. Это повышает надежность соединения.

На чертеже изооражено предложенное устройство.

Оно состоит из стопорной шпильки 1, соединяющей вилку 2 и серьгу 8, Стопорная шпилька имеет стержень 4, снабженный по одному торцу буртом б, к которому жестко прикреплена планка б. На стержне 4 посредством штифта 7 жестко укреплена резьбовая втулка 8, а между ней и буртом помещена пружинная шайба 9. Резьбовая втулка устанавливается таким образом, чтобы зазор между ней и буртом был равен размеру по толщине пружинной шайбе 19 в свободном состоянии. Вилка выполнена с гладким цилиндрическим отверстием в одной щеке, соответствующим диаметру стержня, и с резьбовым отверстием в другой щеке, соответствующим резьбе втулки 8.

При необходимости соединить вилку и серьгу последнюю вкладывают в паз вилки и в их отверстия вставляют стопорную шпильку, стержень которой проходит в гладкое цилиндрическое отверстие серьги и вилки. Затем поворачивают стержень и ввинчивают резьбовую втулку, жестко соединенную со стержнем, в резьбовое отверстие вилки. При этом пружинная шайба 9 сжимается, предохраняя

20 стержень и его резьбовую втулку от самоотвинчивания, а следовательно, и от самовыпадания.

Для рассоединения вилки 2 и серьги 8 вышеописанное действие производят в обратном

25 порядке.

Устройство для соединения вилки с серьгой, 30 содержащей стержень с буртом и с головкой

282844

Составитель В. Холодкова

Редактор Т. Гаврикова Техред Т, П. Курилко Корректор Т. А. Уманец

Заказ 3507/15 Тирахк 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, OK-35, Раушская паб., д. 4(5

Типография, пр. Сапунова, 2 и стопорное устройство, отличающееся тем, что, с целью повышения надежности соединения, стопорное устроиство выполнено в виде резьбовой втулки, жестко соединенной, например штифтом, со стержнем шпильки, ввернутой в отверстие одной из щек вилки, и пружинной шайоы, размещенной между резьбовым буртом стержня и упомянутой втулкой.
