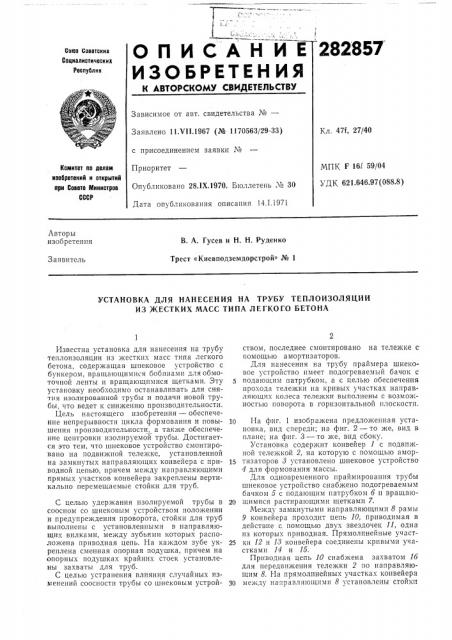

ОПИСАН ИЕ

ИЗО6РЕТЕНИЯ

282857

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.V11.1967 (№ 1170563/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 28.1Х,1970. Бюллетень № 30

Дата опубликования описания 14.1.1971

Кл. 47f, 27/40

Комитет по делам изобретений и открытий ори Совете Министров

СССР

МПК F 16l 59/04

УДК 621.646.97 (088.8) Авторы изобретения

В. А. Гусев и Н, Н. Руденко

Трест «Киевподземдорстрой» № 1

Заявитель

УСТАНОВКА ДЛЯ НАНЕСЕНИЯ НА ТРУБУ ТЕПЛОИЗОЛЯЦИИ

ИЗ ЖЕСТКИХ МАСС ТИПА ЛЕГКОГО БЕТОНА

Известна установка для нанесения на трубу теплоизоляции из жестких масс типа легкого бетона, содержащая шнековое устройство с бункером, вращающимися бобинами для обмоточной ленты и вращающимися щетками. Эту установку необходимо останавливать для снятия изолированной трубы и подачи новой трубы, что ведет к снижению производительности.

Цель настоящего изобретения — обеспечение непрерывности цикла формования и повышения производительности, а также обеспечение центровки изолируемой трубы. Достигается это тем, что шнековое устройство смонтировано на подвижной тележке, установленной на замкнутых направляющих конвейера с приводной цепью, причем между направляющими прямых участков конвейера закреплены вертикально перемещаемые стойки для труб.

С целью удержания изолируемой тру.бы в соосном со шнековым устройством положении и предупреждения проворота, стойки для труб выполнены с установленными в направляющих вилками, между зубьями которых расположена приводная цепь. На каждом зубе укреплена сменная опорная подушка, причем на опорных подушках крайних стоек установлены захваты для труб.

С целью устранения влияния случайных изменений соосности трубы со шнековым устройством, последнее смонтировано на тележке с помощью амортизаторов.

Для нанесения на трубу праймера шнековое устройство имеет подогреваемый бачок с подающим патрубком, а с целью обеспечения прохода тележки на кривых участках направляющих колеса тележки выполнены с возможностью поворота в горизонтальной плоскости.

1О На фиг. 1 изображена предложенная установка, вид спереди; на фиг. 2 — то же, вид в плане; на фиг. 3 — то же, вид сбоку.

Установка содержит конвейер 1 с подвижной тележкой 2, на которую с помощью амортизаторов 8 установлено шнековое устройство

4 для формования массы.

Для одновременного праймирования трубы шнековое устройство снабжено подогреваемым бачком 5 с подающим патрубком б и вращаю20 щимися растирающими щетками 7.

Между замкнутыми направляющими 8 рамы

9 конвейера проходит цепь 10, приводимая в действие с помощью двух звездочек 11, одна из которых приводная. Прямолинейные участ25 ки 12 и 13 конвейера соединены кривыми участка ми 14 и 15.

Приводная цепь 10 снабжена захватом 1б для передвижения тележки 2 по направляющим 8. На прямолинейных участках конвейера

ЗО между направляющими 8 установлены стойки

282857

17, две крайние из которых 18 и 19 оборудованы захватами 20 для труб.

Для того чтобы труба удерживалась соосно со шнековым устройством, стойки 17 смонтированы с возможностью вертикального возвратно-поступательного движения с помощью, например, винтовой передачи 21. На верхнем конце стоек закреплены вилки 22, проходящие в направляющих 28, укрепленных на раме 9.

Между зубьями 24 вилок проходит приводная цепь 10. На каждом зубе установлена опорная подушка 25 для трубы, причем на подушках крайних стоек 18 и 19 смонтированы захваты 20, удерживающие трубы от проворота.

Подлежащую изоляции трубу 2б краном или другим подъемным механизмом укладывают на опорные подушки 25 выдвинутых стоек.

При этом крайние стойки 18 и 19 с захватами

20 находятся в крайнем нижнем положении.

Теплоизолирующее шнековое устройство 4 с помощью приводной цепи 10 с захватом 1б наезжает на трубу 2б на величину, достаточную для установки подпорного фланца 27 и крепления обмоточной ленты с бобины 28, навешенной на кронштейн 29. Крайние стойки с захватами поднимаются, и трубу с их помощью прикрепляют к опорным подушкам 25.

В работу включается шнековое устройство

4, передвигаемое вдоль трубы с помощью це10.

Эмульсия, например ЛАК вЂ” Н-177, из бачка 5 через подающий патрубок 6 попадает на трубу и растирается по ее поверхности вращающимися щетками 7.

Теплоизоляционная масса поступает через загрузочный бункер 80 на шнек 81, который распределяет, формует и выжимает ее из кожуха 82, где ее одновременно обматывает гибкая лента с вращающихся бобин 28.

По мере продвижения шнекового устройства 4 во время формования стойки 17 поочередно опускаются, пропуская его, а после прохода этого устройства они поднимаются, поддерживая отформованную часть трубы.

По окончании формовки устройство 4 на тележке 2 с горизонтально-поворотными колесами 88 с помощью цепи 10 и захвата 1б передвигается по кривым участкам 14 или 15 на

4 другой прямолинейный участок 12 или 18 направляющих 8 конвейера и формует теплоизоляцию на заранее уложенной трубе 84 в той же последовательности.

5 В это время ранее отформованную трубу 26 убирают с конвейера крапом, на ее место укладывают следующую трубу, и цикл замыкается.

Предмет изобретения

1. Установка для нанесения на трубу теплоизоляции из жестких масс типа легкого бетона, содержащая шнековое устройство с бункером, вращающимися бобинами для обмоточ15 ной ленты и врагцающимися щетками, отличающаяся тем, что, с целью обеспечения непрерывности цикла формования и повышения производительности, а также обеспечения гентровки изолируемой трубы, шнековое устройстZp во смонтировано на подвижной тележке, установленной на замкнутых направляющих конвейера с приводной цепью, причем между направляющими прямых участков конвейера закреплены вертикально перемещаемые стойки

25 для труб.

2. Установка по п. 1, отлича ощаяся тем, что, с целью удержания изолнруемой трубы в соосном со шнаковым устройством положении и предупреждения проворота, стойки для труб выполнены с установленными в направляющих вилками, между зубьями которых расположена приводная цепь, а на каждом зубе вилок укреплена сменная опорная подушка, причем на опорных подушках крайних стоек установлены захваты для труб.

3. Установка по п. 1, отличающаяся тем, что, с целью устранения влияния случайных изменений соосности трубы со шнековым устройством, последнее смонтировано на тележке

4g с помощью амортизаторов.

4. Установка по п. 1, отлича ощаяся тем, что, с целью нанесения»а трубу праймера, шпековое устройство имеет подогреваемый бачок с подающим патрубком.

45 5. Установка по п. 1, отличающаяся тем, что, с целью обеспечения прохода тележки на кривых участках направляющих, колеса тележки выполнены с возможностью поворота в горизонтальной плоскости.

282857

Фиг..7
