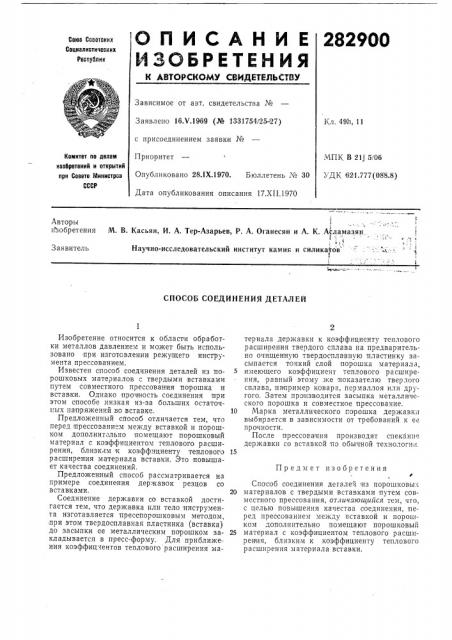

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

282900

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 49h, 11

Заявлено 16Х.1969 (№ 1331754/25i27) с присоединением заявки №

Приоритет

МПК В 211 5!06

УДК 621.777(088.8) Комитет по делам изобретвиий и открытий при Совете Министров

СССР

Опубликовано 28.IX.1970. Бюллетень М 30

Дата опубликования описания 17.XII.1970

1 (I .:.1

Авторы пзобретения

М. В. Касьян, И. А. Тер-Азарьев, P. А, Оганесян и А. К. Асламазян

l

Научно-исследовательский институт камня и силикатов

1 ъ ч

Заявитель

СПОСОБ СОЕДИНЕНИЯ ДЕТАЛЕЙ

Изобретение относится к области обработки металлов давлением и может быть использовано при изготовлении режущего инструмента прессованием.

Известен способ соединения деталей из порошковых материалов с твердыми вставками путем совместного прессования порошка и вставки. Однако прочность соединения при этом способе низкая из-за больших остаточных напряжений во вставке.

Предложенный способ отличается тем, что перед прессованием между вставкой и порошком дополнительно помещают порошковый материал с коэффициентом теплового расширения, близктм к коэффициенту теплового расширения материала вставки. Это повышает качества соединений.

Предложенный способ рассматривается на гримере соединения державок резцов со вставками.

Соединение державки со вставкой достигается тем, что державка или тело инструмента изготавляется прееепорошковым методом, при этом твердоеплавная пластинка (вставка) до засыпки ее металлическим порошком закладывается в пресс-форму. Для приближения коэффициентов теплового расширения материала державки к коэффициенту теплового расширения твердого сплава на предварительно очищенную твердосплавчую пластинку засыпается тонкий слой порошка материала, 5 имеющего коэффициент теплового расширения, равный этому же показателю твердого сплава, например ковара, пермаллоя или другого. Затем производится засыпка металлического порошка и совместное прессование.

10 Марка металлического горошка державкн выбирается .в зависимости от требований к ее прочности.

После прессов агония производят спекание державки со вставкой Ilo обычной технологии.

Пр едм ет изобретения

Способ соединения дегалей из порошковых

20 материалов с твердыми вставками путем совместного прессования, отличающийся тем, что, с целью повышения качества соединения, перед преесованием между вставкой и порошком дополнительно помещают порошковый

25 материал с коэффициентом теплового расширен ия, близким к коэффициенту теплового расширения материала вставки.
