Реферат

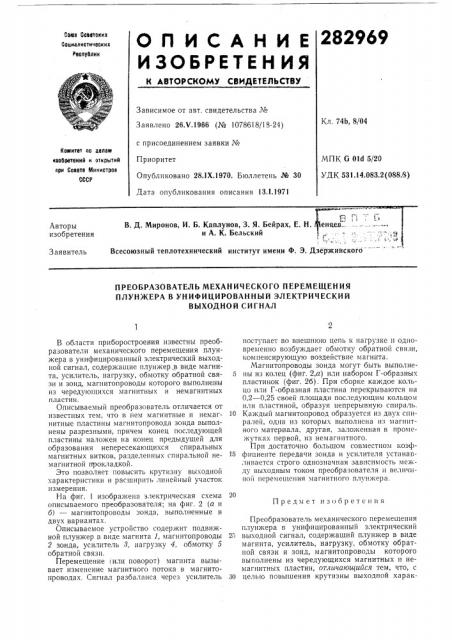

О П И С А Н И Е 282969

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

00I68 Сссетаких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Ч.1966 (№ 10786!8/18-24) с присоединением заявки №

Приоритет

Опубликовано 28.IX.1970. Бюллетень № 30

Дата опубликования описания 13.!.1971

Кл. 74b, 8/04

Комитет по аслам ксооретеиий и открытий

tlpH Сосете о1инистрас

СССР

МПК 6 Old 5/20

УД К 531.14.083.2 (088.8) В. Д. Миронов, И. Б. Каплунов, 3. Я. Бейрах, Е. Н. еняев... и А. К. Бельский с

Всесоюзный теплотехнический институт имени Ф. Э. ДзержинскогбАвторы изобретения

Заявитель

ПРЕОБРАЗОВАТЕЛЬ МЕХАНИЧЕСКОГО ПЕРЕМЕЩЕНИЯ

ПЛУН)КЕРА В УНИФИЦИРОВАННЫЙ ЭЛЕКТРИЧЕСКИЙ

ВЫХОДНОЙ СИГНАЛ

Предмет изобретения

В области приборостроения известны преобразователи механического перемещения плунжера в унифицированный электрический выходной сигнал, содержашие плунжер в виде магнита, усилитель, нагрузку, обмотку обратной связи и зонд, магнитопроводы которого выполнены из чередующихся магнитных и немагнитных пластин.

Описываемый преобразователь отличается от известных тем, что в нем магнитные и немагнитные пластины магнитопровода зонда выполнены разрезными, причем конец последующей пластины наложен на конец предыдущей для образования непересекающихся спиральных магнитных витков, разделенных спиральной немагнитной прокладкой.

Это позволяет повысить крутизну выходной характеристики и расширить линейный участок измерения.

На фиг. 1 изображена электрическая схема описываемого преобразователя; на фиг. 2 (а и б) — магнитопроводы зонда, выполненные в двух вариантах.

Описываемое устройство содержит подвижной плунжер в виде магнита 1, магнитопроводы

2 зонда, усилитель «3, нагрузку 4, обмотку 5 обратной связи.

Перемещение или поворот) магнита вызывает изменение магнитного потока в магнитопроводах. Сигнал разбаланса через усилитель поступает во внешшою цепь к нагрузке и одновременно возбуждает обмотку обратной связи, компенсирующую воздействие магнита.

Магнитопроводы зонда могут быть выполне5 ны из колец (фиг. 2,а) или набором Г-образных пластинок (фиг. 2б). При сборке каждое кольцо или Г-образная пластина перекрываются на

0,2 — 0,25 своей плошади последующим кольцом или пластиной, образуя непрерывную спираль.

10 Каждый магнитопровод образуется из двух спиралей, одна из которых выполнена из магнитного материала, другая, заложенная в промежутках первой, из немагнитного.

При достаточно большом совместном коэф15 фициенте передачи зонда и усилителя устанавливается строго однозначная зависимость между выходным током преобразователя н величиной перемещения магнитного плунжера.

Преобразователь механического перемещения плунжера в унифицированный электрический

25 выходной сигнал, содержащий плунжер в виде магнита, усилитель, нагрузку, обмотку обратной связи и зонд, магнитопроводы которого выполнены из чередующихся магнитных и немагнитных пластин, отличающийся тем, что, с

30 целью повышения крутизны выходной харак282969

Фиг. 1

Фпг. 2

Составитель A. Иванова

Texpeд Куклина

Редактор Ю. Полякова

Корректоры М. Ф. Иванова и Т. А, Джаманкулова

Заказ 6495/4 — 70 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва, Ж-35, Раушская наб., д. 4(5

Пентральиая типография МО теристики и расширения линейного участка, магнитные и немагнитные пластины магнитопровода зонда выполнены разрезными, причем конец последующей пластины наложен на конец предыдущей для образования пересекающихся спиральных магнитных витков, разделенных спиральной немагнитной прокладкой.
