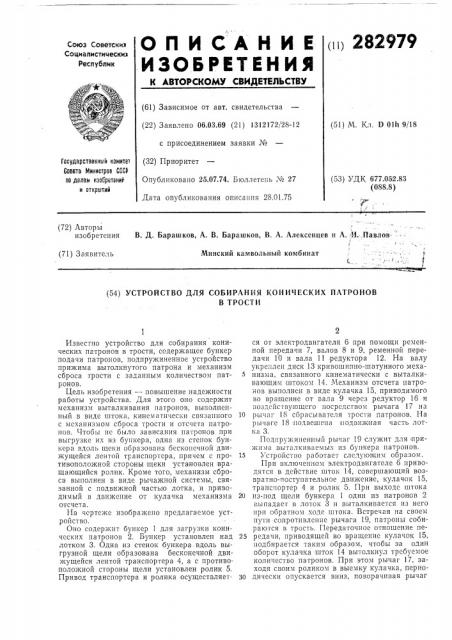

ОГ1ИСАЫИЕ

И ЗОБ РЕТ ЕЫ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ц 282979

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06,03.69 (21) 1312172/28-12 с присоединением заявки № (32) Приоритет

Опубликовано 25.07.74. Бюллетень ¹ 27

Дата опубликования описания 28.01.75 (51) M. Кл. D Olh 9/18

Гасударственный комитет

Совета Министров СССР по делам изооретвни& и открытий (53) УДК 677.052.83 (088.8) (72) Авторы изобретения

В. Д, Барашков, A. В. Барашков, В, А. Алексенцев и А.,:И.-.Павлов- ! I

Минский камвольный комбинат (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОБИРАНИЯ КОНИЧЕСКИХ ПАТРОНОВ

В ТРОСТИ

Известно устройство для собирания конических патронов в трости, содержащее бункер подачи патронов, подпружиненное устройство прижима вытолкнутого патрона и механизм сброса трости с заданным количеством патронов.

Цель изобретения — повышение надежности работы устройства. Для этого оно содержит механизм выталкивания патронов, выполненпьш в виде штока, кинематнчески связанного с механизмом сброса трости и отсчета патронов. Чтобы не было зависания патронов при выгрузке их из бункера, одна из стенок бункера вдоль щеки образована бесконечной движущейся лентой транспортера, причем с противоположной стороны щеки установлен вращающийся ролик. Кроме того, механизм сброса выполнен в виде рычажной системы, связанной с подвижной частью лотка, и приводимый в движение от кулачка механизма отсчета.

На чертеже изображено предлагаемое устройство.

Оно содержит бункер 1 для загрузки конических патронов 2. Бункер установлен над лотком 3. Одна из стенок бункера вдоль выгрузной щели образована бесконечной движущейся лентой транспортера 4, а с противоположной стороны щели установлен ролик 5.

Привод транспортера и ролика осуществляется от электродвигателя 6 при помощи ременной передачи 7, валов 8 и 9, ременной передачи 10 и вала 11 .редуктора 12. На валу укреплен диск 13 кривошипно-шатунного меха5 низма, связанного кинематически с выталкивающим штоком 14. Механизм отсчета патронов выполнен в виде кулачка 15, приводимого во вращение от вала 9 через редуктор 16 и воздействующего посредством рычага 17 на

10 рычаг 18 сбрасывателя трости патронов. На рычаге 18 подвешена подвижная часть лотка 3.

Подпружиненньш рычаг 19 служит для прижима выталкиваемых из бункера патронов.

15 Устройство работает следующим образом.

При включенном электродвигателе б приводятся в действие шток 14, совершающий возвратно-поступательное движение, кулачок 15, транспортер 4 и ролик 5. При выходе штока

20 из-под щели бункера 1 один из патронов 2 выпадает в лоток 3 и выталкивается из него при обратном ходе штока. Встречая на своем пути сопротивление рычага 19, патроны собираются в трость. Передаточное отношение пе25 редачи, приводящей во вращение кулачок 15, подбирается таким образом, чтобы за один оборот кулачка шток 14 вытолкнул требуемое количество патронов. При этом рычаг 17, заходя своим роликом в выемку кулачка, перио30 дически опускается вниз, поворачивая рычаг

282979

Составитель T. Миров

Техред А. Дроздова

Корректор А. Степанова

Редактор Н. Воликова

Заказ 75/10 Изд. ¹ 137 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

18, отводящий в сторону подвижную часгь лотка 3. В образованную щель выпадает трость, состоящая из заданного количества патронов.

Предмет изобретения

1. Устройство для собирания конических патронов в трости, содержащее бункер подачи патронов, подпружиненное устройство прижима вытолкнутого патрона и механизм сброса трости с заданным количеством патронов, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, оно содержит механизм выталкивания патронов, который выполнен в виде штока, кинематически связанного с механизмом сброса трости и отсчета патронов.

2. Устройство по п, 1, о тл и ч а ю щ е е с я тем, что, с целью устранения зависания пат5 ронов при выгрузке их из бункера, одна из стенок бункера вдоль щеки образована бесконечной движущейся лентой транспортера, а с противоположной стороны щеки установлен вращающийся ролик.

3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что механизм сброса выполнен в виде рычажной системы, связанной с подвижной частью лотка, и приводимый в движение от

15 кулачка механизма отсчета.
