Устройство для паротермической обработкикип табака
Патент 282989
Классы МПК
Устройство для паротермической обработкикип табака
Иллюстрации
Реферат
282989

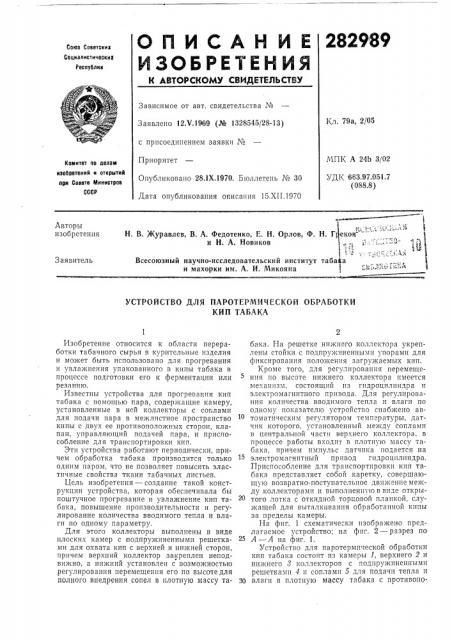

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ссеетскик
Социалистическик
Республик
Зависимое от авт. свидетельства №
Кл. 79а, 2/05
Заявлено 12Х.1969 (№ 1328545/28-13) с присоединением заявки №
Приоритет
Опубликовано 28.1Х,1970, Бюллетень ¹ 30
Дата опубликования описания 15 х11.1970
МПК А 24b 3/02
УДК 663.97.051.7 (088.8}
Комитет по делам изобретений и открытий при Спеете Министров
0ССР
1
Н. Греков" "" "
1,,-, 1 таба а
Авторы изобретения
H. В, Журавлев, В. A. Федотенко, Е. Н. Орлов, Ф и Н. А. Новиков
3 аявитель
Всесоюзный научно-исследовательский институт и махорки им. А. И. Микояна
УСТРОЙСТВО ДЛЯ ПАРОТЕРИИЧЕСКОЙ ОБРАБОТКИ
КИП ТАБАКА
Изобретение относится к области переработки табачного сырья в курительные изделия и может быть использовано для прогревания и увлажнения упакованного в кипы табака в процессе подготовки его к ферментации или резанию.
Известны устройства для прогревания кип табака с помощью пара, содержащие камеру, установленные в ней коллекторы с соглами для подачи пара в межлистное пространство кипы с двух ее противоположных сторон, клапан, управляющий подачей пара, и приспособление для транспортировки кип.
Эти устройства работают периодически, причем обработка табака производится только одним паром, что не позволяет повысить эластичные свойства ткани табачных листьев.
Цель изобретения — создание такой конструкции устройства, которая обеспечивала бы поштучное прогревание и увлажнение кип табака, повышение производительности и регулирование количества вводимого тепла и влаги по одному параметру.
Для этого коллекторы выполнены в виде плоских камер с подпружиненными решетками для охвата кип с верхней и нижней сторон, причем верхний коллектор закреплен неподвижно, а нижний установлен с возможностью регулирования перемещения его по высотедля полного внедрения сопел в плотную массу табака. На решетке нижпего коллектора укреплены стойки.с подпружиненными упорами для фиксирования поло>кения загружаемых кип.
Кроме того, для регулирования перемещения по высоте нижнего коллектора имеется механизм, состоящий из гидроцилпндра и электромагнитного привода. Для регулирования количества вводимого тепла и влаги по одному показателю устройство снабжено автоматическим регулятором температуры, датчик которого, установленный между соплами в центральной части верхнего коллектора, в процессе работы входит в плотную массу табака, причем импульс датчика подается на электромагнитный привод гпдроцилиндра.
Приспособление для транспортировки кпп табака представляет собой каретку, совершающую возвратно-поступательное движение между коллекторами и вь1полненную в виде открытого лотка с откидной торцовой планкой, служащей для выталкивания обработанной кипы за пределы камеры, На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — разрез по
А — А на Фиг. 1.
Устройство для паротермической обработки кип табака состоит из камеры 1, верхнего 2 и нижнего 8 коллекторов с подпружиненными решетками 4 и соплами 5 для подачи тепла п
30 влаги в плотную массу табака с противопо282989 ложных его сторон, паровыпускного клапана б, вмонтированного в подводящий к верхнему коллектору и связанный через трубопровод рычажный привод 7 с направляющей втулкой
8, бокового кронштейна 9, в направляющих которого расположена загрузочная каретка
10, выполненная в виде открытого лотка с передней откидной планкой 11, выносного транспортера 12, гидроцилиндра 18, на шток которого посажен нижний коллектор, и датчика 14, 10 установленного между соплами в центральной части верхнего коллектора.
Решетки имеют отверстия для прохода сопел 5 и направляющих втулок 8, установленных в центральных гнездах коллекторов. 15
На решетке нижнего коллектора установлены боковые стойки 15 с подпружиненными упорами lб для фиксирования положения загружаемой кипы. Возвратно-поступательное движение нижнего коллектора и загрузочной 20 каретки осуществляется от общего гидропривода 17 через распределитель 18.
Устройство работает следующим образом.
Подготовленные кипы табака поочередно укладываются на загрузочную каретку 10 и 25 вместе с ней подаются в камеру 1 на решетку
4 нижнего коллектора 8, где они фиксируются подпружиненными упорами lб, После этого каретка возвращается в исходное положение.
Затем нижний коллектор 8 с кипой табака 50 поднимается в верхнее плавающее положение, при котором решетки утапливаются в гнезда коллекторов, открывается паровыпускной клапан б и сопла 5 с проходящим внутри паром внедряются в табачную массу одновременно З5 с датчиком 14 регулятора температуры, контролирующего зависимость между количеством тепла и влаги по заданной температуре.
При достижении установленной температуры импульс, поступивший от датчика, переключа- 40 ет гидрораспределитель 18, возвращающий коллектор 8 с табаком в нижнее положение, а клапан б, связанный через рычажный привод 7 с решеткой верхнего коллектора, перекрывает подачу пара, 45
При загрузке очередной кипы прогретый и увлажненный табак выталкивается передней откидной планкой ll за пределы камеры па выносной транспортер 12 для последующей переработки.
Предмет изобретения
1. Устройство для паротермической обработки кип табака, содержащее камеру, установленные в»ей коллекторы с соплами для подачи пара в межлистное пространство кипы с двух ее противоположных сторон, клапан, управляющий подачей пара, и приспособление для транспортировки кип, отличающееся тем, что, с целью поштучного прогревания и увлажнения кип табака, повышения производительности, коллекторы выполнены в виде плоских камер с подпружиненными решетками для охвата кип с верхней и нижней сторон, причем верхний коллектор закреплен неподвижно, а нижний установлен с возможностью регулирования перемещения его по высоте для полного внедрения сопел в плотную массу табака, причем на решетке нижнего коллектора укреплены стойки с подпружиненными упорами для фиксирования положения загружаемых кип.
2. Устройство по п, 1, отлича ощееся тем,что для регулирования перемещения по высоте нижнего коллектора имеется механизм, состоящий из гидроцилиндра и электромагнитного привода.
3. Устройство по пп. 1 и 2, отличающееся тем, что, с целью регулирования количества вводимого тепла и влаги по одному показателю, оно снабжено автоматическим регулятором температуры, датчик которого, установленный между соплами в центральной части верхнего коллектора, в процессе работы входит в плотную массу табака, причем импульс датчика подается на электромагнитный привод гидроцилиндра.
4. Устройство по пп. 1 2, и 3, отлича ощееся тем, что приспособление для транспортировки кип табака представляет собой каретку, совершающую возвратно-поступательное движение между коллекторами и выполненную в виде открытого лотка с откидной торцовой планкой, служащей для выталкивания обработанной кипы за пределы камеры.
$82989
Фиг. 2
Составитель Т. Попова
Редактор А. Бер
Техред Л. В. Куклина
Заказ 3537:9 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Рэушская наб., д. 4/5
Типография, пр. Сапунова, 2
14
Корректоры: А. Николаева и М. Коробова
