Реферат

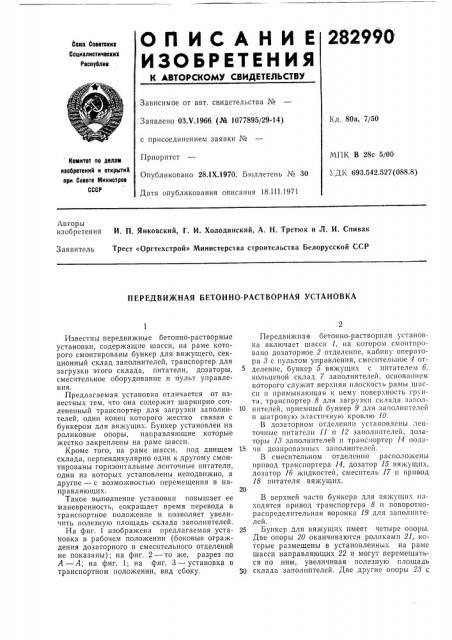

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoIos Советокиа

Социалиотическик

Республик

Зависимое от авт. свидетельства №

Кл. 80а, 7/50

Заявлено 03.Ч.1966 (№ 1077895/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 28.1Х.1970. Бюллетень № 30

Дата опубликования описания 18.III.1971

МПК В 28с 5/00

УДК 693.542.527(088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения И. П. Янковский, Г. И. Холодинский, А. Н. Третюк и Л. И. Спивак

Заявитель Трест «Оргтехстрой» Министерства строительства Белорусской ССР

ПЕРЕДВИЖНАЯ БЕТОННО-РАСТВОРНАЯ УСТАНОВКА

Известны передви>кные бетонно-растворные установки, содержащие шасси, на раме которого смонтированы бункер для вяжущего, секционный склад заполнителей, транспортер для загрузки этого склада, питатели, дозаторы, смесительное оборудование и пульт управления, Предлагаемая установка отличается от известных тем, что она содержит шарнирно сочлененный транспортер для загрузки заполнителей, один конец которого жестко связан с бункером для вяжущих, Бункер установлен на роликовые опоры, направляющие которые жестко закреплены на раме шасси.

Кроме того, на раме шасси, под днищем склада, перпендикулярно один к другому смонтированы горизонтальные ленточные питатели, одни из которых установлены неподвижно, а другие — с возмо>кностью перемещения в направляющих.

Такое выполнение установки повышает ее маневренность, сокращает время перевода в транспортное положение и позволяет увеличить полезную площадь склада заполнителей.

На фиг. 1 изображена предлагаемая установка в рабочем поло>кении (боковые ограждения дозаторного и смесительного отделений не показаны); на фиг. 2 — то же, разрез по

А — А; на фиг. 1; на фиг. 3 — установка в транспортном положении, вид сбоку, Передвижная бетонно-растворная установка включает шасси 1, на котором смонтировано дозаторное 2 отделение, кабину оператора 8 с пультом управления, смесительное 4 отделение, бункер 5 вяжущих с пнтателем б, кольцевой склад 7 заполнителей, основанием которого служит верхняя плоскость рамы шасси и примыкающая к нему поверхность грунта, транспортер 8 для загрузки склада запол10 нптелей, приемный бункер 9 для заполнителей и шатровую эластичную кровлю 10.

В дозаторном отделении установлены ленточные питатели Il н 12 заполнителей, дозаторы 18 заполнителей и транспортер 14 пода15 чи дозированных заполнителей.

В смесительном отделении расположены привод транспортера 14, дозатор 15 вяжущих, дозатор Iб жидкостей, смеситель 17 и привод

18 питателя вяжущих.

В верхней части бункера для вяжущих находятся привод транспортера 8 и поворотнораспределительная воронка 19 для заполнителей.

25 Бункер для вяжущих имеет четыре опоры.

Две опоры 20 оканчиваются роликами 21, которые размещены в установленных на раме шасси направляющих 22 и могут перемещаться по ним, увеличивая полезную площадь

30 склада заполнителей. Две другие опоры 28 с помощью фланца 24 жестко прикрепляют бункер к раме в рабочем положении.

Склад заполнителей имеет разделительные стенки 25 с навешенными ца них для обогрева заполнителей паровыми регистрами или

ТЭНами (при электрическом обогреве). Каждая стенка по высоте разделяется на две шарнирно соединенные части и в рабочем положении крепится к бункеру для вяжущих. Склад заполнителей имеет также ограждающие стенки 2б.

Транспортер 8 для загрузки склада заполнителей состоит из четырех частей 27 — 80, соединенных между собой шарнирами 81. Верхняя часть 80 транспортера жестко смонтирована на бункере для вяжущих, что облегчает их установку в рабочее положение и укладку на шасси при транспортировании. В рабочем положении все части транспортера жестко соединены между собой при помощи болтов.

Работает установка следующим образом.

Перебазировавшись на новое место, шасси закрепляют на инвентарных опорах 82, и все оборудование устанавливают в рабочее положение. С помощью пневмотранспорта автоцементовозов загружают приемный бункер 5 для вяжущих, а заполнители подаются автотранспортом в бункер 9, откуда по транспортеру 8 через поворотно-распределительную воронку поступают в соответствующий отсек склада раздельного хранения различных фракций заполнителей. Из склада заполнители через течки подаются ленточными питате. лями 11 и 12 в дозаторы 18, причем боковые питатели 12 предварительно выдвигаются из дозаторного отделения в помещение склада заполнителей. Вяжущие из бункера 5 питателем 6 направляются в дозатор 15, Вода самотеком заполняет дозатор 1б. После взвешивания компоненты заполнителей поступают на транспортер 14, который направляет их в смеситель 17. Готовая смесь выгружается в транспортные емкости.

Для перебазирования на новое место работы установка переводится в транспортное положение. На раму шасси укладывают и закрепляют на ней бункер, транспортер, который предварительно изгибается в шарнирах 81, питатель б, эластичную кровлю, разделительные стенки, предварительно сложенные в шарнирах, ограждающую стенку. Питатели 12 задвигаются по направляющим внутрь дозаторного отделения. После подъема шасси домкратами убираются инвентарные опоры.

Для перевода установки на новом месте в

1 рабочее положение поднимают перечисленные узлы с помощью лебедок и закрепляют их в шарнирных опорах на шасси, Предмет изобретения

1. Передвижная бетонно-растворная установка, содержащая шасси, на раме которого смонтированы бункер для вяжущего, секционный склад заполнителей, транспортер для загрузки этого склада, питатели, дозаторы, смесительное оборудование и пульт управления, оглг чающаяся тем, что, с целью повышения маневренности и сокращения времени перевода установки в транспортное положение, она выполнена с шарнирно сочлененным транспортером для загрузки склада заполнителей, один из концов которого жестко присоединен к бункеру для вяжущих, установленному на роликовые опоры, размещенные в жестко закрепленных на раме шасси направляющих.

35 2, Установка по п. 1, отлича ощаяся тем, что, с целью увеличения полезной площади склада заполнителей, на раме шасси, под днищем склада, перпендикулярно друг другу смонтированы горизонтальные ленточные питатели, 40 одни из которых установлены неподвижно, а другие — с возможностью перемещения в направляющих.

282900

%uz Г

uz, Составитель Б. Коган

Техред Л. Я. Левина Корректор О. М. Ковалева

Редактор T. Орловская

Типографии, пр. Сапунова, 2

Изд. Ка 53 Заказ 96/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5
