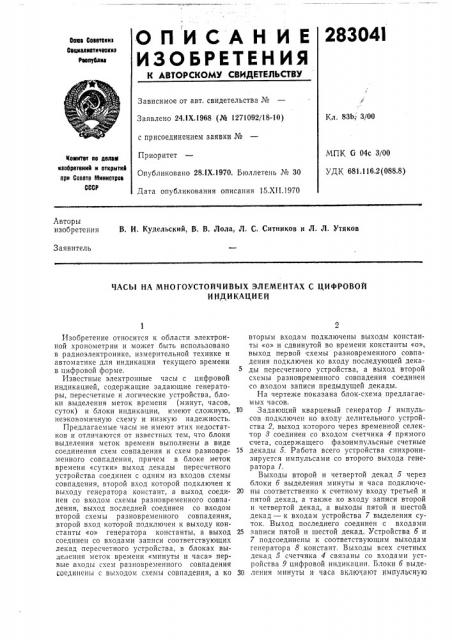

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

283041

Сетса Сееетееиа

Сеилалиетичееииа реептблна

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1968 (№ 1271092/18-10) с присоединением заявки №

Приоритет

Опубликовано 28,1Х.1970. Бюллетень № 30

Дата опубликования описания 15.ХП.1970

Кл. 83b; 3/00

МПК G 04с 3/00

УДК 681 116 2(088 8) Kownw ao делаю насеретеннй н сткрытнй прн Спеете Мннистрее

СССР

Авторы изобретения В, И. Кудельский, В, В, Лола, Л. С, Ситников и Л. Л. Утяков

Заявитель

ЧАСЫ НА МНОГОУСТОЙЧИВЫХ ЭЛЕМЕНТАХ С ЦИФРОВОЙ

ИНДИКАЦИЕД

Изобретение относится к области электронной хронометрии и может быть использовано в радиоэлектронике, измерительной технике и автоматике для индикации текущего времени в цифровой форме.

Известные электронные часы с цифровой индикацией, содержащие задающие генераторы, пересчетные и логические устройства, блоки выделения меток времени (минут, часов, суток) и блоки индикации, имеют сложную, неэкономичную схему и низкую надежность.

Предлагаемые часы не имеют этих недостатков и отличаются от известных тем, что блоки выделения меток времени выполнены в виде соединения схем совпадения и схем разновременного совпадения, причем в блоке меток времени «сутки» выход декады пересчетного устройства соединен с одним из входов схемы совпадения, второй вход которой подключен к выходу генератора констант, а выход соединен со входом схемы разновременного совпадения, выход последней соединен со входом второй схемы разновременного совпадения, .второй вход которой подключен к выходу константы «о» генератора константы, а выход соединен со входами записи соответствующих декад пересчетного устройства, в блоках выделения меток времени «минуты и часа» первые,входы схем разновременного совпадения соединены с выходом схемы совпадения, а ко вторым входам подключены выходы константы «о» и сдвинутой во времени константы «о», выход первой схемы разновременного совпадения подключен ко входу последующей декады пересчетного устройства, а выход второй схемы разновременного совпадения соединен со входом записи предыдущей декады.

На чертеже показана блок-схема предлагаемых часов.

10 Задающий кварцевый генератор 1 импульсов подключен ко входу делительного устройства 2, выход которого через временной селектор 8 соединен со входом счетчика 4 прямого счета, содержащего фазоимпульсные счетные

15 декады 5. Работа всего устройства синхронизируется импульсами со второго выхода генератора 1.

Выходы второй и четвертой декад 5 через блоки б выделения минуты и часа подключе20 ны соответственно к счетному входу третьей и пятой декад, а также ко входу записи второй и четвертой декад, а выходы пятой и шестой декад — к входам устройства 7 выделения суток. Выход последнего соединен с входами

25 записи пятой и шестой декад. Устройства б и

7 подсоединены к соответствующим выходам генератора 8 констант. Выходы всех счетных декад 5 счетчика 4 связаны со входами устройства 9 цифровой индикации. Блоки б выде30 ления минуты и часа включают импульсную

283041

15

3 схему 10 совпадения и схемы 11 разновременного совпадения.

Первый вход схемы 10 соединен с выходом второй или четвертой декады 5, второй вход— с соответствующим выходом генератора 8 констант. Выход схемы 10 подключен к входам разновременных схем 11. Вторые входы схем

11 соединены с выходом генератора констант и выходом схемы 12 разновременного совпадения, вход которой связан с выходом генератора 1. Выход схемы 11 соединен со входом записи второй или четвертой декад 5, а выход второй схемы 11 — со счетным входом третьей или пятой декад.

В блоке 7 выделения суток выходы пятой и шестой декад 5 подключены ко входам схем

10 совпадения, вторые входы которых соединены с соответствующими выходами генератора

8 констант. Выходы схем 10 связаны со входами схемы 11, выход которой подключен ко входу второй схемы 11, а второй вход последней соединен с соответствующим выходом генератора констант. Выход второй схемы 11 подсоединен ко входам записи пятой и шестой декад 5.

Устройство работает следующим образом.

При включении прибора импульсы с выхода генератора 1 поступают,на входы генератора

8 констант, входы делительного устройства 2 и входы счетных декад 5, т. е. работа всего устройства синхронизируется тактовым питанивм, По поступлении на временной селектор 3 команды «старт» импульсы с выхода делительного устройства 2 с частотой в 1 ги поступают на счетный вход младшей декады счетчика. 4. При поступлении следующих 59 импульсов первая и вторая счетные декады 5 последовательно проходят ряд состояний,,накапливая информацию о времени, прошедшем с момента подачи команды «старт». При этом отсчет на блоке 9 индикации с приходом каждого импульса увеличивается на единицу, индицируя значение текущего времени в секундах. С приходом 60-го импульса в блоке б происходит совпадение по фазе выходного импульса со второй счетной декады 5 с импуль:сом, соответствующим фазе «6», который поступает с генератора 8 констант. При этом устройство вырабатывает импульс переноса, 20

50 поступающий на счетный вход третьей декады

5, и импульс сброса в нуль второй счетной декады 5. Работа третьей и четвертой счетных декад и схемы второго блока б выделения аналогична. Импульс переноса с четвертой счетной декады 5, который появляется через каждый час, поступает на счетный вход пятой декады 5. Пятой и шестой счетными декадами

5 подсчитывается количество импульсов до 28.

При поступлении 24-го импульса на счетный вход пятой декады устройство 7 выделения суток вырабатывает метку времени «сутки» и импульс сброса в нуль пятой и шестой счетных декад 5. Счет времени через 24 час повторяется автоматически.

Предмет изобретения

Часы на многоустойчивых элементах с цифровой индикацией, содержащие задающий генератор, пересчетные устройства, генератор констант, блок индикации, блоки выделения меток времени — минут, часа, суток, отличаюи иеся тем, что, с целью упрощения схемы, повышения надежности и экономичности, блоки выделения меток времени выполнены в виде схем совпадения и схем разновременного совпадения, причем в блоке меток времени «сутки» выход декады пересчетного устройства соединен с одним из входов схемы совпадения, второй вход которой подключен к выходу генератора констант, а выход соединен со входом схемы разновременного совпадения, выход последней соединен со входом второй схемы разновременного совпадения, второй вход которой подключен к выходу константы «о» генератора константы, а выход соединен со входами записи соответствующих декад пересчетного устройства, в блоках выделения меток,времени «минут и часа» первые входы схем разновременного совпадения соединены с выходом схемы совпадения, а ко вторым входам подключены выходы константы «о» и сдвинутой во времени константы «о», выход первой схемы разновременного совпадения подключен ко входу последующей декады пересчетного устройства, а выход второй схемы разновременного совпадения соединен со входом записи предыдущей декады.

283041

СоставИтель Й. КоиШИН

Техред 3. Н. Тараненко

Корректор Г. С. МухННН

Редактор Т. В. Иванова

Типография, пр. Сапунова, 2

Заказ 3544/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
