Реферат



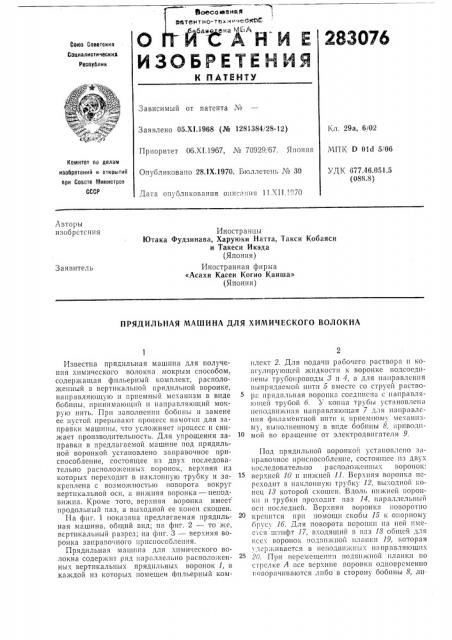

ВОЕСО ЕВНаЮ тте!т6тттно-тбл.»иs«cKtCj

Й А

С ние

283076

Союз Советских

Социалистических

Республик

Зависимый от патента ¹

Заявлено 05.Х1.1968 (№ 1281384128-12) Кл. 29а, 6/02

Приоритет 06.XI.1967, ¹ 70929, 67. Япония МПК D Old 5/06

Комитет по делам

Опубликовано 28.1Х,1970. Бюллетень № 30

УД1(677,46.051.5 (088.8) изобретений и открытий при Совете Министров

СССР

Дата опубликования о1!исяпия 11.Х11.!";70

Авторы изобретения

Иностранцы

Ютака Фудзинава, Харуюки Натта, Такси Кобаяси и Такеси Икэда (Япония) Иностранная фирма

«Асахи Касеи Когио Каиша» (Япония) Заявитель

ПРЯДИЛЬНАЯ МАШИНА ДЛЯ ХИМИЧЕСКОГО ВОЛОКНА

Известна прядильная машина для получения химического волокна мокрым способом, содержащая фильерный комплект, расположенный в вертикальной пряднльнои воронке, няправляющуlo и приемный механизм в виде бобины, принимающий и направляющий мокрую нить. Прп заполнении бобины и замене ее пустой прерывают процесс намотки для заправки машины, что усложняет процесс и снижает производительность. Для упрощения заправки в предлагаемой машине под прядильной воронкой установлено заправочное приспособление, состоящее нз двух последовательно расположенных воронок, верхняя из которых переходит в наклонную трубку и закреплена с возмо>кностью поворота вокруг вертикальной осн, а нижняя воронка — неподвижна. Кроме того, верхняя воронка имеет продольный паз, а выходной ее конец скошен.

Ila фиг. 1 показана предлагаемая прядильная машина, общий вид; па фиг. 2 — то же, всртикальный разрез; на фиг. 3 — верхняя воронка заправочного приспособления.

Прядильная машппя для химического волокна содержит ряд пара члельно p3cllo IoiloBII ных вертикальных прядильных воронок 1, в каждой из которых помещен Фильерпый комнлект 2. Для подачи рабочего раствора н коагулпрующей жидкости к воронке подсоеднпены трубопроводы 8 и 4, а для направления

Выпрядаемой нити 5 вместе со струей раствора прядильная воронка соединена с направлякпцей трубой 6. У конца трубы установлена нес11одВпж1!яя няпрявля1О1цяя 7 для няправлснпя фпляментпой нити к приемному меха1шзму, выполненному в виде бобины 8, приводимой во вращение от электродвигателя 9.

Под прядильной воронкой установлено заправочное приспособление, состоя!цес нз двух

1!ос:!едовятельно расположенных воронок: верхней 10 и нижней 11. Верхняя воронка переходит в наклонную трубку 12, выходной конец 18 которой скошен. Вдоль нижней воронки и трубки проходит паз 14, параллельный осн последней. Верхняя воронка поворотно крепится прп помощи скобы 15 к опорному брусу 16. Для поворота воронки ня ней нмес TñTI штифт 17, входящий B 1133 18 общей для всех воронок подвижной пляпкн 19, которая

, !сржпвяется В неподВижных пя и 11 явлт! Iощпх

210. При nepc « el!i,elI Ill! 1103,BII ikIIO11 ил янки IIO стрелке А все всрхнпе воронки одновременно товорячива!отся либо в сторону бобины 8, лп.

283076

)б

-17

Составитель М. Лиманова

Типография, пр. Сапунова, 2 бо в сторону неподвижно установленных нижних воронок.

Рабочий раствор и коагулирующая жидкость подаются через трубопроводы в прядильную воронку. Получаемая волокнистая масса выдавливается через фпльерный комплект и в виде нити вместе с раствором проходит по направляющей трубе, огибает направляющую, принимается и наматывается на бобину. Раствор стекает через верхнюю и нижние воронки.

При снятии наработанной бобины волокно со струей раствора уходит в нижнюю приемную воронку. Когда все бобины сняты и одеты пустые, производят одновременный поворот всех верхних воронок заправочного механизма путем перемещения общей планки. При этом нити всасываются с раствором в трубку

12, подводятся к пустым бобинам и происходит их заправка па бобины. После начала наработки планка передвигается в противоположную сторону. При этом верхние воронки поворачиваются к нижним воронкам, нити выходят через продольные пазы из наклонных трубок, а нити, вытягиваемые вращающимися бобинами из воронки, обрезаются острой кромкой скошенного конца и верхними краями 21 нижних воронок.

Предмет изобретения

1. Прядильная машина для химического волокна, содержащая фильерный комплект, расположенный в вертикальной прядильной воронке, направляющую и приемный механизм в виде бобины, отличающаяся тем, что, с целью упрощения заправки машины, под прядильной воронкой установлено заправочное приспособление, состоящее из двух последовательно расположенных воронок, верхняя из которых переходит в наклонную трубку и закреплена с возможностью поворота вокруг вертикальной оси, а нижняя воронка закреплена неподвижно.

2. Прядильная машина по п. 1, отлипаюсцаяся тем, что верхняя заправочная воронка имеет продольный паз, а выходной ее конец скошен.
