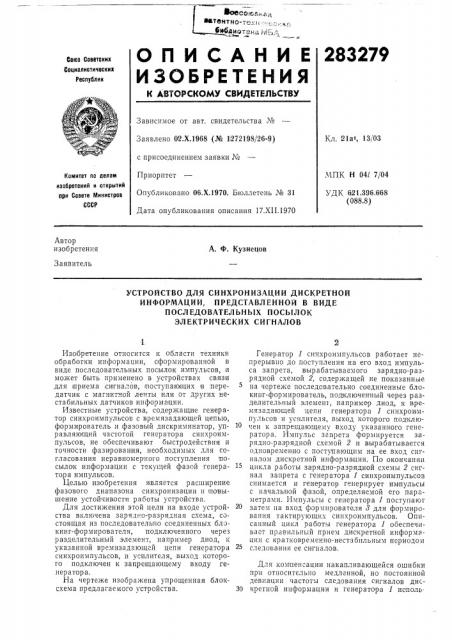

СОЮЗе„ от:и,.т И1-,,, 283279

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21ат, 13/О 3

Заявлено 02.Х.1968 (№ 1 272198/2 6-9) с присоединением заявки ¹

Приоритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 17.XII.1970

МПК Н 041 7/04

УДК 621.396. 6 68 (088.8) Комитет сс делам изобретений и открытий ори Совете Министров

СССР

Автор изобретения

А. Ф. Кузнецов

Заявитель

УСТРОЙСТВО ДЛЯ СИНХРОНИЗАЦИИ ДИСКРЕТНОЙ

ИНФОРМАЦИИ, ПРЕДСТАВЛЕННОЙ В ВИДЕ

ПОСЛ ЕДОВАТЕЛЬНЪ|Х ПОСЫЛОК

ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ

Изобретение относится к области техники обработки информации, сформированной в виде последовательных посылок импульсов, и может быть применено в устройствах связи для приехта сигна".îâ, поступающих в:передатчик с магнитной ленты или от других нестабильных датчиков информации.

Известные устройства, содержащие генератор синхроимпульсов с времязадающей цепьто, формирователь и фазовый дискриминатор, управляющий частотой генератора синхроимпульсов, не обеспечивают быстродействия и точности фазирования, необходимых для согласования неравномерHOIQ поступления посылок информации с текущей фазой генератора импульсов.

Целью изобретения является расширение фазового диапазона синхронизации и повышение устойчивости работы устройства.

Для достижения этой цели на входе устройства включена зарядно-разрядная схема, состоящая из последовательно соединенных блокинг-формирователя, подключенного через разделительный элемент, например диод, к указанной времязадающей цепи генератора синхроимпульсов, и усилителя, выход которого подключен к запрещающему входу генератора.

На чертеже изображена упрощенная блоксхема предлагаемого устройства.

Генератор 1 сичхроимпульсов работает непрерывно до поступления íà его вход импульса запрета, вырабатываемого зарядно-ра .рядной схемой 2, содержащей не показанные на чертеже последовательно соединенные блокинг-формирователь, подключенный через разделительный элемент, например диод, к времязадающей цепи генератора 1 синхроимпульсов и усилителя, выход которого подключен к запрещающему входу указанного генератора. Импульс запрета формируется зарядно-разрядной схемой 2 и вырабатывается одновременно с поступающим на ее вход сигналом дискретной информации. По окончании цикла работы зарядно-разрядной схемы 2 сигнал запрета с генератора 1 синхроимпульсов снимается и генератор генерирует импульсы с начальной фазой, определяемой его параметрами. Импульсы с генератора 1 поступают затем на вход формирователя 8 для формирования тактирующих синхроимпульсов. Описанный цикл работы генератора 1 обеспечивает правильный прием дискретной информации с кратковременно-нестабильным периодом

25 следования ее сигналов.

Для компенсации накапливающейся ошибки при относительно медленной, но постоянной девиации частоты следования сигналов дис30 кретной информации и генератора 1 исполь

283279

Предмет изобретения

Составитель Н. Степанов

Редактор В. С. Левятов Техред А. А. Камышникова Корректор О. И. Усова

Заказ 3609/3 Тираж 480 Подписное

ЦНИИПИ Коми1ета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 зуется компенсатор 4 девиации частоты с блоком о опорного напряжения.

Такое выполнение устройства позволяе г правильно принимать посылки дискретной информации согласно весу принимаемого кода при нестабильности следования их до +40 ф относительно периода релаксации генератора синхр оимпульсов.

Устройство для синхронизации дискретной информации, представленной в виде последовательных посылок электрических сигналов, содержащее генератор синхроимпульсов с времязадающей цепью, формирователь и фазовый дискриминатор, управляющий частотой этого генератора, отличающееся тем, что, 5 с целью, расширения фазового диапазона синхронизации и повышения устойчивости устройства в работе на его входе включена зарядно-разрядная схема, состоящая из последовательно соединенных блокинг-формирователя, 10 подключенного через разделительный элемент, например диод, к указанной времязадающей цепи генератора синхроимпульсов, и усилителя, выход которого подключен к запрещающему входу генератора.
