Устройство для проектирования изображения на большой экран
Патент 283284
Авторы
Классы МПК
Устройство для проектирования изображения на большой экран
Иллюстрации
Реферат

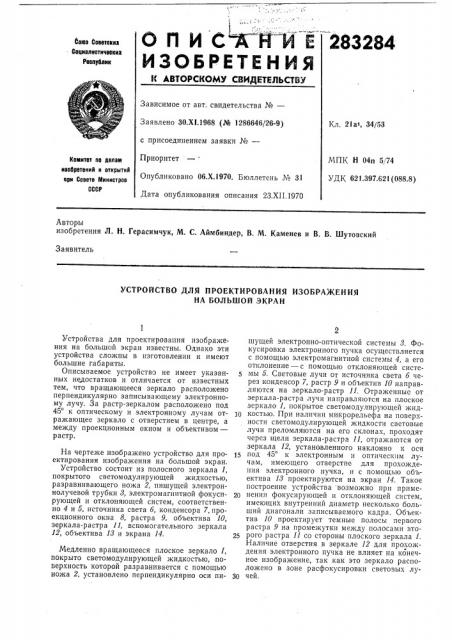

ОПИС
ИЗОБРЕТЕНИЯ
283284 союз Соеетокнк
Социелнотичеекин
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено ЗО.XI.1968 (№ 1286646/26-9) с присоединением заявки №вЂ”
Приоритет
Опубликовано 06.X.1970. Бюллетень № 31
Дата опубликования описания 23.XII.1970
Кл. 21ат, 34/53
МПК Н 04п 5/74
УДК 621.397.621 (088.8) Комитет оо делам изобретений н открытий ори Совете Министров
СССР
Авторы изобретения Л. Н. Герасимчук, М. С. Аймбиндер, В. М. Каменев и В. В. Шутовский
Заявитель
УСТРОЙСТВО ДЛЯ ПРОЕКТИРОВАНИЯ ИЗОБРАЖЕНИЯ
НА БОЛЬШОЙ ЭКРАН
Устройства для проектировапия изображения на большой экран известны. Однако эти устройства сложны в изготовлении и имеют большие габариты.
Описываемое устройство не имеет указанных недостатков и отличается от известных тем, что вращающееся зеркало расположено перпендикулярно записывающему электронному лучу. За растр-зеркалом расположено под
45 к оптическому и электронному лучам отражающее зеркало с отверстием в центре, а между проекционным окном и объективом— растр.
На чертеже изображено устройство для проектирования изображения на большой экран.
Устройство состоит из полосного зеркала 1, покрытого светомодулирующей жидкостью, разравнивающего ножа 2, пишущей электроннолучевой трубки 8, электромагнитной фокусирующей и отклоняющей систем, соответственно 4 и б, источника света б, конденсора 7, проекционного окна 8, растра 9, объектива 10, зеркала-растра 11, вспомогательного зеркала
12, объектива И и экрана 14.
Медленно вращающееся плоское зеркало 1, покрыто светомодулирующей жидкостью, поверхность которой разравнивается с помощью ножа 2, установлено перпендикулярно оси пишущей электронно-оптической системы 8. Фокусировка электронного пучка осуществляется с помощью электромагнитной системы 4, а его отклонение — с помощью отклоняющей системы б. Световые лучи от источника света б через конденсор 7, растр 9 и объектив 10 направляются на зеркало-растр 11. Отраженные от зеркала-растра лучи направляются на плоское зеркало 1, покрытое светомодулирующей жид10 костью. При наличии микрорельефа на поверхности светомодулирующей жидкости световые лучи преломляются на его склонах, проходят через щели зеркала-растра 11, отражаются от зеркала 12, установленного наклонно к оси под 45 к электронным и оптическим лучам, имеющего отверстие для прохождения электронного пучка, и с помощью объектива 1З проектируются на экран 14. Такое построение устройства возможно прп применении фокусирующей и отклоняющей систем, имеющих внутренний диаметр несколько больший диагонали записываемого кадра. Объектив 10 проектирует темные полосы первого растра 9 на промежутки между полосами второго растра 11 со стороны плоско-îзерка,ла l.
Наличие отверстия в зеркале 12 для прохождения электронного пучка не влияет на конечное изображение, так как это зеркало расположено в зоне расфокусировки световых лу30 чей, 283284
Предмет изобретения
Составитель Ю. Васильей
Редактор В. С. Левятов Техред А. А. Камышникова Корректор О. С. Зайцева
Заказ 3608/б Тираж 480 Подписное
LIHHHIIH Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2
1. Устройство для проектирования изображения на большой экран, содержащее записывающую электроннолучевую трубку с вращающимся зеркалом, покрытым светомодулирующей жидкостью, и разравнивающим ножом, зеркало-растр, расположенное под 45 к электронному и световому лучам, блока развертки и фокусировки, источник света, проекционное окно, конденсор, объектив, отличающееся тем, что, с целью упрощения устройства, упоМянутое вращающееся зеркало расположено перпендикулярно записывающему электронному лучу, при этом за растр-зеркалом расположено под 45 к оптическому и электронному лучам отражающее зеркало с отверстием в центре, а между проекционным окном и объективом расположен растр.
l0 2. Устройство по п. 1, отличающееся тем, что вращающееся зеркало выполнено плоским.
