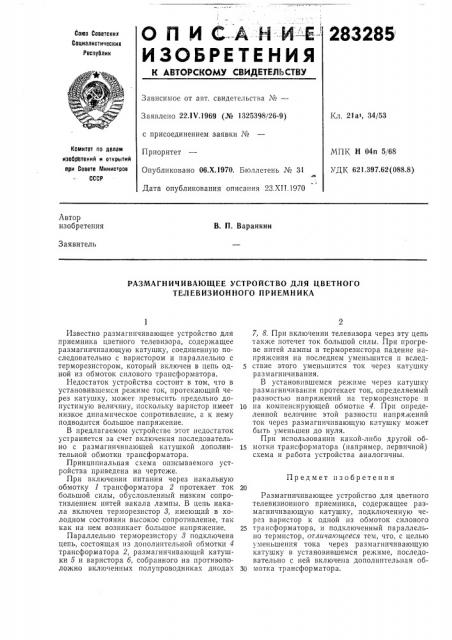

О П И С-А Н И- -Е-"

ИЗОБРЕТЕНИЯ

283285

Секта Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Кл. 21ат, 34/53

Заявлено 22.!Ч.1969 (№ 1325398/26-9) с присоединением заявки №

Приоритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 23.ХП.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 04п 5/68

УДК 621.397.62(088.8) Автор изобретения

В. П. Варанкин

Заявитель

РАЗМАГНИЧИВА1ОЩЕЕ УСТРОЙСТВО ДЛЯ ЦВЕТНОГО

ТЕЛЕВИЗИОННОГО ПРИЕМНИКА

Предмет изобретения

Известно размагничивающее устройство для приемника цветного телевизора, содержащее размагничивающую катушку, соединенную последовательно с варистором и параллельно с терморезистором, который включен в цепь одной из обмоток силового трансформатора.

Недостаток устройства состоит в том, что в установившемся режиме ток, протекающий через катушку, может превысить предельно допустимую величину, поскольку варистор имеет низкое динамическое сопротивление, а к нему подводится большое напряжение.

В предлагаемом устройстве этот недостаток устраняется за счет включения последовательно с размагничивающей катушкой дополнительной обмотки трансформатора.

Принципиальная схема описываемого устройства приведена на чертеже.

При включении питания через накальную обмотку 1 трансформатора 2 протекает ток большой силы, обусловленный низким сопротивлением нитей накала лампы. В цепь накала включен терморезистор 8, имеющий в холодном состоянии высокое сопротивление, так как на нем возникает большое напряжение.

Параллельно терморезистору 8 подключена цепь, состоящая из дополнительной обмотки 4 трансформатора 2, размагничивающей катушки 5 и варистора 6, собранного на противоположно включенных полупроводниках диодах

7, 8. При включении телевизора через эту цепь также потечет ток большой силы. При прогреве нитей лампы и терморезистора падение напряжения на последнем уменьшится и вслед5 ствие этого уменьшится ток через катушку размагничивания.

В установившемся режиме через катушку размагничивания протекает ток, определяемый разностью напряжений на терморезисторе и

10 на компенсирующей обмотке 4. При определенной величине этой разностп напряжений ток через размагничивающую катушку может быть уменьшен до нуля.

При использовании какой-либо другой об15 мотки трансформатора (например, первичной) схема и работа устройства аналогичны, Размагничивающее устройство для цветного телевизионного приемника, содержащее размагничивающую катушку, подключенную через варистор к одной из обмоток силового

25 трансформатора, и подключенный параллельно термистор, отличатошееся тем, что, с целью уменьшения тока через размагничивающую катушку в установившемся режиме, последовательно с ней включена дополнительная об30 мотка трансформатора.

2S3285

/ um

CP/776 вюзи
