34 28329

Класс 41d, 4

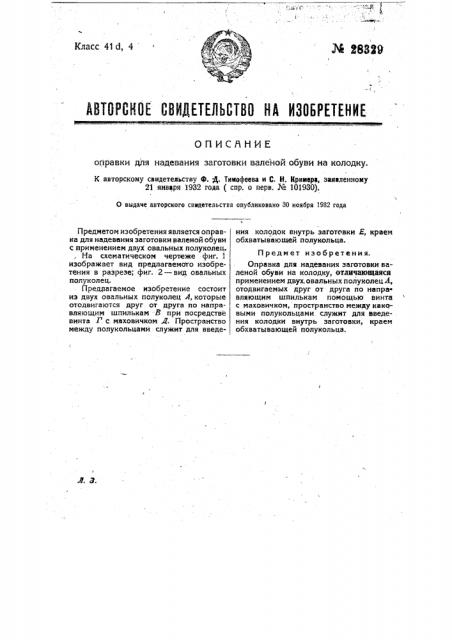

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ оправки для надевания заготовки валеной обуви иа колодку.

К авторскому свидетельству Ф. «Д. Тииефеева и С. Н. Нримера, заявленному

21 января 1932 года (спр. о перв. № 101930).

0 выдаче авторского свидетельства опубликовано 30 ноября 1932 года

Предметом изобретения является оправка для надевания заготовки валеной обуви с применением двух овальных полуколец.

На схематическом чертеже фиг. 1 изображает вид предлагаемото изобретения в разрезе; фиг. 2 — вид овальных полуколец.

Предлагаемое изобретение состоит из двух овальных полуколец А, которые отодвигаются друг от друга по направляющим шпилькам В при посредстве винта Х с. маховичком Я. Пространство между полукольцами служит для введения колодок внутрь заготовки Е, краем обхватывающей полукольца.

Предмет изобретения.

Оправка для надевания заготовки валеной обуви на колодку, отличающаяся применением двух, овальных полуколецА, отодвигаемых друг от друга по напра вляющим шпилькам помощью винта с маховичком, пространство между каковыми полукольцами, служит для введения колодки внутрь заготовки, краем обхватывающей полукольца.

Б авторскому свидетельству Ф. Д. Тимофеева и С. Н. Брикера М 28329 фй1

Леипромпечатьсоюз. Тип.,Печ. Труд". Зак, 1916 — 500.
