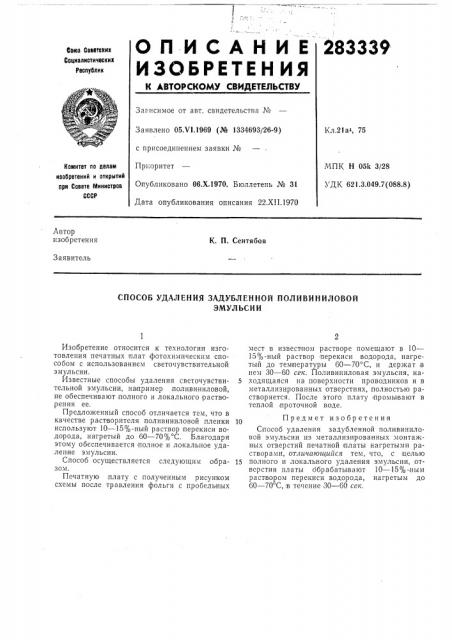

О П И С А Н И Е 283339

ИЗОБРЕТЕН ИЯ

Cîþç Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05.VI.1969 (№ 1334693/26-9) с присоединением заявки №

Приоритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 22.XII.1970

Кл.21а4, 75

МПК Н 05k 3/28

УДК 621.3.049.7(088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Автор изобретения

К. П. Сентябов

Заявитель

СПОСОБ УДАЛЕНИЯ ЗАДУБЛЕННОЙ ПОЛИВИНИЛОВОЙ

ЭМУЛЬСИИ

Изобретение относится к технологии изготовления печатных плат фотохимическим способом с использованием светочувствительной эмульсии.

Известные способы удаления светочувствительной эмульсии, например .поливиниловой, не обеспечивают полного и локального растворения ее.

Предложенный способ отличается тем, что в качестве растворителя поливиниловой пленки используют 10 — 15%-ный раствор перекиси водорода, нагретый до 60 — 70% С. Благодаря этому обеспечивается полное и локальное удаление эмульсии.

Способ осуществляется следующим ооразом.

Печатную плату с полученным рисунком схемы после травления фольги с пробельных мест в известном растворе помещают в 10—

15%-ный раствор перекиси водорода, нагретый до температуры 60 — 70 С, и держат,в нем 30 — 60 сек. Поливиниловая эмульсия, на5 ходящаяся на поверхности проводников и в металлизированных отверстиях, полностью растворяется, После этого плату промывают в теплой проточной воде.

Предмет изобретения

Способ удаления задубленной поливиниловой эмульсии из металлизированных монтажHbIx отверстий печатной платы нагретыми растворами, от гичаюгцийся тем, что, с целью

1S полного и локального удаления эмульсии, отверстия платы обрабатывают 10 — 15%-ным раствором перекиси водорода, нагретым до

60 — 70 С,;в течение 30 — 60 сек.
