Радиационный нагреватель агрессивных жидкостей

Радиационный нагреватель агрессивных жидкостей

Иллюстрации

Показать все

Реферат

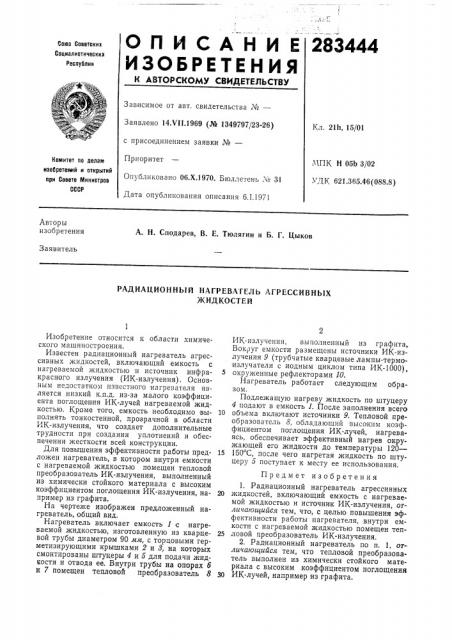

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

283444

Союз Советских

Социалистических

Реопублин

Зависимое от авт. свидетельства ¹â€”

Заявлено 14.VI1.1969 (№ 1349797/23-26) с присоединением заявки №вЂ”

Приоритет

Опубликовано 06.Х,1970. Бюллетень № 31

Дата опубликования описания 6.1.1971

Кл. 21h, 15/01

ЧПК Н 05b 3/02

УДК 621,365.46(088.8) Комитет оо делам изобретений и открытий

IlpH Совете 66иниотров

СССР

Авторы изобретения

А. Н. Сподарев, В. Е. Тюлягин и Б. Г. Цыков

Заявитель

РАДИАЦИОННЫЙ НАГРЕВАТЕЛЪ АГРЕССИВНЫХ

ЖИДКОСТЕЙ

Изобретение относится к области химического машиностроения.

Известен радиационный нагреватель агрессивных жидкостей, включающий емкость с нагреваемой жидкостью и источник инфракрасного излучения (ИК-излучения) . Основным недостатком известного нагревателя является низкий к.п.д. из-за малого коэффициента поглощения ИК-лучей нагреваемой жидкостью. Кроме того, емкость необходимо выполнять тонкостенной, прозрачной в области

ИК-излучения, что создает дополнительные трудности при создании уплотнений и обеспечении жесткости всей конструкции.

Для повышения эффективности работы предложен нагреватель, в котором внутри емкости с нагреваемой жидкостью помещен тепловой преобразователь ИК-излучения, выполненный из химически стойкого материала с высоким коэффициентом поглощения ИК-излучения, например из графита.

На чертеже изображен предложенный нагреватель, общий вид.

Нагреватель включает емкость 1 с нагреваемой жидкостью, изготовленную из кварцевой трубы диаметром 90 мм, с торцовыми герметизирующими крышками 2 и 8, на которых смонтированы штуцеры 4 и 5 для подачи жидкости и отвода ее. Внутри трубы на опорах б и 7 помещен тепловой преобразователь 8

ИК-излучения, выполненный из графита, Вокруг емкости размещены источники ИК-излучения 9 (трубчатые кварцевые лампы-термоизлучатели с иодным циклом типа ИК-1000), 5 окруженные рефлекторами 10.

Нагреватель работает следующим образом.

Подлежащую нагреву жидкость по штуцеру

4 подают в емкость 1. После заполнения всего

10 объема включают источники 9. Тепловой преобразователь 8, обладающий высоким коэффициентом поглощения ИК-лучей, нагреваясь, обеспечивает эффективный нагрев окружающей его жидкости до температуры 120—

15 150 С, после чего нагретая жидкость по штуцеру 5 поступает к месту ее использования.

Предмет изобретения

1. Радиационный нагреватель агрессивных

20 жидкостей, включающий емкость с нагреваемой жидкостью и источник ИК-излучения, отличаюи|ийся тем, что, с целью повышения эффективности работы нагревателя, внутри емкости с нагреваемой жидкостью помещен теп25 ловой преобразователь ИК-излучения.

2, Радиационный нагреватель по п. 1, отличающийся тем, что тепловой преобразователь выполнен из химически стойкого материала с высоким коэффициентом поглощения

30 ИК-лучей, например из графита.

283444

Составитель Г. А. Карасева

Редактор Л. К. Ушакова Техред Л. Я. Левина Корректор Г. С. Мухина

Заказ 3704 2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-З5, Раушская наб., д. 4/5

Типография пр. Сапунова, 2
