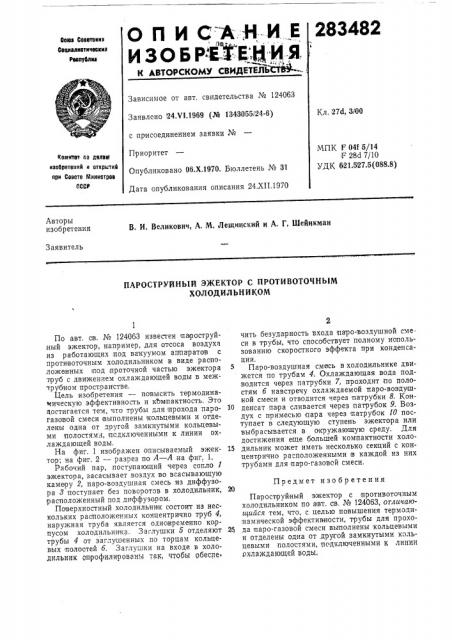

О П И С А;Н-И Е

И 3 О Б Р4,= - Е ф И Я.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ*

283482

Сове Советоннт

Сеаиелиотичеонив

Реолублив

Зависимое от авт. свидетельства № 124063

Заявлено 24.Ч1.1969 (№ 1343055/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 24.ХП.1970

Кл. 27d, 3/00

МПК F 0415/14

Р 28d 7/ 10

УДК 621.527.5(088.8) йоинтет го лелею изобретений н открытий орн Совете Яиннотрое

СССР

Авторы изобретения

В. И, Великович, А. М, Лещинский и А. Г, Шейнкман

Заявитель

ПАРОСТРУДНЫИ ЭЖЕКТОР С ПРОТИВОТОЧНЫЯ

ХОЛОДИЛ ЬН ИКОМ

По авт. св. № 124063 известен па роструйный эжектор, например, для отсоса воздуха из работающих под вакуумом аппаратов с противоточным холодильником в виде расположенных под проточной частью эжектора труб с движением охлаждающей воды в межтрубном пространстве.

Цель изобретения — повысить термодинамическую эффективность и компактность, Это достигается тем, что трубы для .прохода парогазовой смеси выполнены кольцевыми и отделены одна от другой замкнутыми кольцевыми полостями, подключенными к линии охлаждающей воды.

На фиг. 1 изображен описываемый эжектор; на фиг. 2 — разрез по А — А на фиг. 1.

Рабочий пар, поступающий через сопло 1 эжектора, засасывает воздух во всасывающую камеру 2, паро-воздушная смесь из диффузора 8 поступает без поворотов в холодильник, расположенный под диффузором.

По|верхностный холодильник состоит из нескольких расположенных концентрично труб 4, наружная труба является одно временно корпусом холодильника. Заглушки б отделяют трубы 4 от заглушенных по торцам кольцевых полостей б, Заглушки на входе в холодильник опрофилированы так, чтобы обеспе. чить безударность входа паро-воздушной смеси в трубы, что способствует полному использованию скоростного эффекта при конденсации.

Паро-воздушная смесь в холодильнике движется по трубам 4. Охлаждающая вода подводится через патрубки 7, проходит по полостям б навстречу охлаждаемой паро-воздушной смеси и отводится через патрубхи 8. Кон10 денсат па ра сливается через патрубок 9. Воздух с примесью пара через патрубок 10 поступает в следующую ступень эжектора или выбрасывается в окружающую среду. Для достижения еще большей компактности холо15 дильник может иметь несколько секций с концентрично расположенными:в каждой из них трубами для паро-газовой смеси.

Предмет изобретения

Пароструйный эжектор с противоточным холодильником по а вт. св. № 124063, отличаюи ийся тем, что, с целью повышения термодинамической эффективности, трубы для прохо25 да паро-газовой смеси выполнены кольцевыми и отделены одна от другой замкнутыми кольцевыми полостями, подключенными g линии охлаждающей воды, А-А
