Реферат

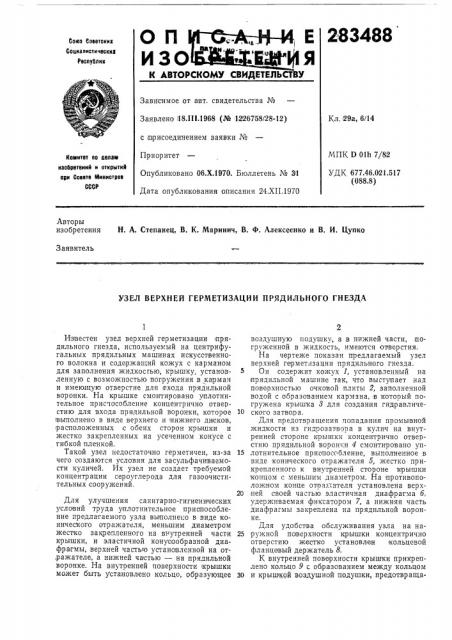

О П .--. „, Е 283488

И 30 ° ЕМ" 1 Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическии

Реслу0лик

Зависимое от авт. свидетельства №

Заявлено 18.111.1968 (№ 12 26758/28-1,2) с присоединением заявки №

Приоритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 24.XII.1970

Кл. 29а, 6/14

МПК D 01h 7/82

УДК 677.46.021.517 (088.8) Иомитет ао аслам изобретеиий и открытий ори Совете твииистрое

СССР

Авторы изобретения Н. А. Степанец, В. К. Маринич, В. Ф. Алексеенко и В. И. Цупко

Заявитель

УЗЕЛ ВЕРХНЕЙ ГЕРМЕТИЗАЦИИ ПРЯДИЛЬНОГО ГНЕЗДА

Известен узел верхней герметизации прядильного гнезда, используемый на центрифугальных прядильных машинах искусственного волокна и содержащий кожух с карманом для заполнения жидкостью, крышку, установленную с возможностью погружения в карман и имеющую отверстие для гхода прядильной воронки. На крышке смонтировано уплотнительное присчособление концентрично отверстию для входа прядильной воронки, которое выполнено в виде верхнего и нижнего ди сков,,расположенных с обеих сторон крышки и жестко закрепленных на усеченном конусе с гибкой пленкой.

Такой узел недостаточно герметичен, из-за чего создаются условия для засульфачиваемости куличей. Их узел не создает требуемой концентрации сероуглерода для газоочистительных сооружений.

Для улучшения санитарно-гигиенических условий труда уплотнительное приспособление предлагаемого узла вы полнено в виде конического отражателя, меньшим диаметром жестко закрепленного на внутренней части крышки, и эластичной конусообразной диафрагмы, верхней частьто установленной на от,ражателе, а нижней частью — на прядильной воронке. На внутренней поверхности крышки может быть установлено кольцо, образующее воздушную подушку, а в нижней части, погруженной в жидкость, имеются отверстия.

На чертеже показан предлагаемый узел верхней герметизации прядильного гнезда.

Он содержит кожух 1, установленный на прядильной машине так, что выступает над поверх|постыл очковой плиты 2, заполнечной водой с образованием кармана, в который погружена крышка 3 для создания гидравличе10 ского затвора.

Для предотвращения по падания промывной жидкости из гидрозатвора в кулич на внутренней стороне IrphIIIIKH концентрично отверстию прядильной воронки 4 смонтировано уп15 лотнительное приспособление, выполненное в виде конического отражателя б, жестко прикрепленного к внутренней стороне крышки концом с меньшим диаметром. На противоположном конце отражателя установлена верх20 ней своей частью эластичная диафрагма б, удерживаемая фиксатором 7, а нижняя часть диафрагмы закреплена на прядильной воронке.

Для удобства обслуживания узла на на25 ружной поверхности Крышки концентрично отверстию жестко установлен кольцевой фланцевый держатель 8.

К внутренней поверхности крыпгки прикреплено кольцо 9 с образованием между кольцом

30 и крышкой воздушной подушки, предотвращающей теплообмен. В нижней части крышки, погруженной в жидкость, сделаны отвецс ия,, » для лучшего поддержания уроВня жид4ееети в гидрозатворе.

Попавшая под крьпцку, жидкость вращает- 5 ся по:на ружной поверхности конического отражателя, не проникая в кулич.

Благодаря плотному соединению корпуса диафрагмы с корпусом отражателя, а также с прядильной воронкой, значительно умень- 10 шается подсос воздуха в прядильное гнездо, что способствует созданию требуемой концентрации сероуглерода для газоочистительных сооружении. Эластичная дчафрагма легко надевается на отражатель и свободно переме- 15 щается возвратно-поступательно вместе с прядильной:воронкой.

Предмет и зо бр етения

1. Узел верхней герметизации прядильчого 20 гнезда, состоящий из кожуха с карманом для

4 за г1бл»пения жидкостью, крышки, установлен° íîé-с возможностью погружения в карман и имеющей отверстие для входа прядильной воронки, и уплотнительного приспособления, cM0HTHpoBBHH0I на крышке концентрично отверстию для входа прядильной воронки, отличающийся тем, что, .G целью улучшения санитарно-гигиенических условий труда, уплот,нительное приспособление выполнено в виде конического отражателя, меньшим диаметром жестко закрепленного на внутренней части крышки, и эластичной конусообразной диафрагмы, верхней частью установленной на от.ражателе, а нижней частью на прядильной воронке, 2. Узел по п. 1, отличающийся тем, что на внутренней поверхности крышки установлено кольцо, образующее воздушную подушку.

3. Узел по п. 1, отличающийся тем, что в нижней части крышки, потруженной в жидкость, имеются отверстия.
