Деформируемый сплав на основе магния

Деформируемый сплав на основе магния

Иллюстрации

Показать все

Реферат

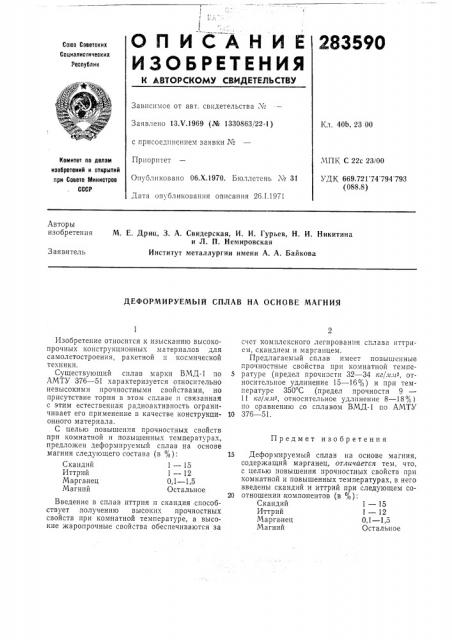

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

283590

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 40b. 23 00

Заявлено 13Х.1969 (№ 1330863/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 26.1.1971

МПК С 22с 23/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.721 74 794 793 (088.8) Авторы изобретения

М. Е. Дриц, 3. А. Свидерская, И. И. Гурьев, Н. И. Никитина и Л. П. Немировская

Институт металлургии имени А. А. Байкова

Заявитель

ДЕФОРМИРУЕМЫЙ СПЛАВ НА ОСНОВЕ МАГНИЯ

Предмет изобретения

Изобретение относится к изысканию высокопрочных конструкционных материалов для самолетостроения, ракетной и космической техники.

Существующий сплав марки ВМД-1 по

АМТУ 376 — 51 характеризуется относительно невысокими прочностными свойствами, но присутствие тория в этом сплаве и связанная с этим естественная радиоактивность ограничивает его применение в качестве конструкционного материала.

С целью повышения прочностных свойств при комнатной и повышенных температурах, предложен деформируемый сплав на основе магния следующего состава (в %):

Скандий 1 — 15

Иттрий 1 — 12

Марганец 0,1 — 1,5

Магний Остальное

Введение в сплав иттрия и скандия способствует .получению высоких прочностных свойств при комнатной температуре, а высокие жаропрочные свойства обеспечиваются за счет комплексного легированпя сплава иттрием, скандием и марганцем.

Предлагаемый сплав имеет повышенные прочностные свойства при комнатной темпе5 ратуре (предел прочности 32 — 34 кг/.яп -, относительное удлинение 15 — 16%) и при температуре 350 С (предел прочности 9

11 кг/,илт2, относительное удлинение 8 — 18% ) по сравнению со сплавом ВМД-1 по АМТУ

10 376 — 51.

15 Деформируемый сплав на основе магния, содержащий марганец, отличается тем, что, с целью повышения прочностных свойств при комнатной и повышенных температурах, в него введены скандий и иттрий при следующем со20 отношении компонентов (в Oo):

Скандий 1 — 15

Иттрий 1 — 12

Марганец 0,1 — 1,5

Магний Остальное
