Устройство для измерения перекоса ленточного магнитоносителя в лентопротяжном механизме

Устройство для измерения перекоса ленточного магнитоносителя в лентопротяжном механизме

Иллюстрации

Показать все

Реферат



283627

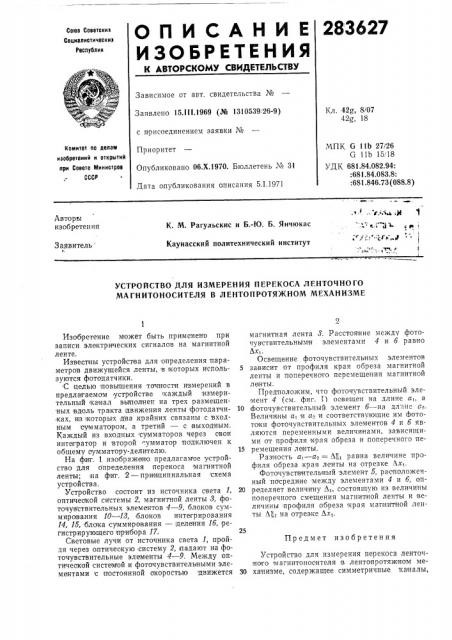

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.III.1969 (№ 1310539 26-9) Кл. 42g, 8/07

42g, 18 с присоединением заявки №

Приоритет

Комитет по делам

МПК G 11b 27/26

G 11b 15 18

УДК 681.84.082.94:

: 681. 84.083,8:

:681.846,73 (088.8) изобретений и открытий прн Совете Министров

СССР

Опубликовано 06.Х.1970. Бюллетень ¹ 31

Дата опу бликования описания 5.1.1971

Автори изобретения

К. М. Рагульскис и Б.-1О, Б. Янчюкас

Каунасский политехнический институт

: ° ъ е. (д т» - вх у ( у

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЕРЕКОСА ЛЕНТОЧНОГО

МАГНИТОНОСИТЕЛЯ В ЛЕНТОПРОТЯЖНОМ МЕХАНИЗМЕ

Предмет изобретения

Изобретение может быть применено при записи электрических сигналов на магнитной ленте.

Известны устройства для определения параметров движущейся ленты, в которых используются фотодатчики. С целью повышения точности измерений в предла(гаемом устройстве каждый измерительный ка(нал выполнен на трех размещенных вдоль тракта движения ленты фотодатчиках, из которых два,крайних связаны с входным сумматором, а третий — с выходным.

Каждый из входных сумматоров через свои интегратор и второй умматор подключен к общему сумматору-делителю.

На фиг. 1 изображе(но предлагамое устройство для определения перекоса магнитной ленты; (на фиг. 2 — при(нципиальная схема устройства, Устройство состоит из источника света 1, оптической системы 2, магнитной ленты 3, фоточувствительных элементов 4 — 9, блоков суммиро(вания 10 13, блоков интегрирования

14, 15, блока суммирования — деления 1б, регистрирующего прибора 17.

Световые лучи от источника света 1, пройдя через оптическую систему 2, падают на фоточувствительные элементы 4 — 9. Между оптической систе(мой и фоточувствительными элементами с постоянной акоростью (движется магнитная лента 3. Расстояние между фоточувствительными элементами 4 и б равно

Лх(.

Освещение фоточувствительных элементов

5 зависит от профиля края обреза магнитной ленты и поперечното перемещения магнитной ле(нты.

Предположим, что фоточувствительный элемент 4 (см. фиг. 11 освещен на длине а(, а

10 фоточувствительный элемент б — на длине с;.

Величины a(и а. и соответствующие им фототеки фоточувствительных элементов 4 и б являются переменными величи(нами, зависящими от профиля края обреза и поперечного пе15 ремещения ле(нты.

Разность а(— а =- Л, равна величине профиля оореза края ленты на отрезке Лх,.

Фоточувст(витель(ный элемент б, располо>кенный по(средине между элементами 4 и б, on20 ределяет величину А<, состоящую из величи(ны поперечного смещения магнитной ленты и величины профиля обреза края матнитной ленты АЕ1 на отрезке Лх,, Устройство для измерения перекоса ленточного магнитоносителя в лентопротяжном ме30 xaнизме, содержащее симметричные ка(палы, 283627 с

Составитель А. Мермаи

Редактор Т. 3. Орловская Техред А. А. Камышиикова Корректор О. 6. ТюриН

Заказ 3711/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 на|груженные на общий сумматор-делитель, и регистрирующий прибор, отличатцееся тем, что, с целью повышения точности измерений, каждый из каналов выполнен iHB трех размещенных вдоль тракта движения ленты фотодатчиках, из которых два край них свя заны с входным сумматором, а третий — с выходным, при этом каждый из входных сумматоров через свои интегратор и второй сумматор под5 ключен к общему с мматору-делителю.
