Фрикционная предохранительная муфта г. в. гонского

Фрикционная предохранительная муфта г. в. гонского

Иллюстрации

Показать все

Реферат



I (1»

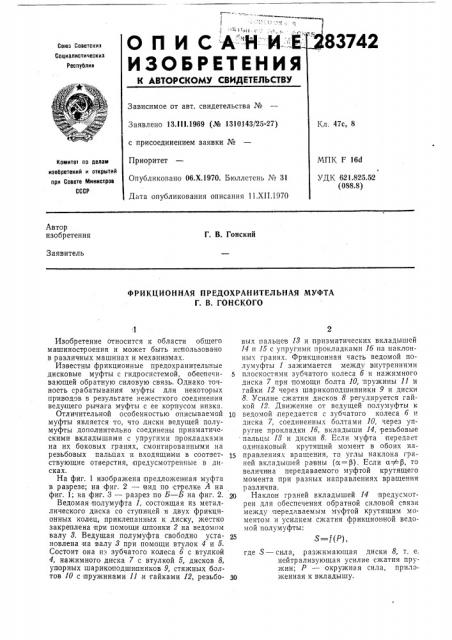

О П И С -А- Н: И-:Й

ИЗОБРЕТЕНИЯ

83742

Союз Советских

Социалистических

Респуелин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.lll.1969 (№ 1310143 25-27) с присоединением заявки №

Приоритет

Опубликовано 06,Х.1970. Бюллетень ¹ 31

Дата опубликования описания 11.XII.1970

Кл, 47с, 8

МПК F 160

УДК 621.825.32 (088.8) Комитет по делам изооретеиий и открытий при Совете Министров

СССР

Автор изобретения

Г. В. Гонский

Заявитель

Изобретение относится к области общего машиностроения и может быть использовано в различных машинах и механизмах.

Известны фрикционные предохранительчые дисковые муфты с гидросистемой, обеспечивающей обратную силовую связь. Однако точность срабатывания муфты для некоторых приводов в результате нежесткого соединения ведущего рычага муфты с ее корпусом низка.

Отличительной особенностью описываемой муфты является то, что диски ведущей полумуфты дополнительно соединены призматическими вкладышами с упругими прокладками на их боковых гранях, смонтированными на резьбовых пальцах и входящими в соответствующие отверстия, предусмотренные в дисках.

На фиг. 1 изображена предложенная муфта в разрезе; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2.

Ведомая полумуфта 1, состоящая из металлического диска со ступицей и двух фрикционных колец, приклепанных к диску, жестко закреплена при помощи 1шпонки 2 на ведомом валу 8. Ведущая полумуфта свободно установлена на валу 8 при помощи втулок 4 и 5.

Состоит она из зубчатого колеса б с втулкой

4, нажимного диска 7 с втулкой 5, дисков 8, упорных шарикоаодшипников 9, стяжных болтов 10 с пружинами 11 .и гайками 12, резьбовых пальцев 18 и призматических вкладышей

14 и 15 с упругими прокладками 1б на наклонных гранях. Фрикционная часть ведомой полумуфты 1 зажимается между внутренними плоскостями зубчатого колеса 6 и нажимного диска 7 при помощи болта 10, пружины 11 и гайки 12 через шарикоподшипники 9 и диски

8. Усилие сжатия дисков 8 регулируется гайкой 12. Движение GT ведущей полумуфты к

10 ведомой передается с зубчатого колеса 6 v. диска 7, соединенных болтами 10, через упругие прокладки 16, вкладыши 14, резьбовые пальцы 18 и диски 8. Если муфта передает одинаковый крутящий момент в обоих на15 правлениях вращения, то углы наклона граней вкладышей ра вны (а=р). Если а=,х =Р, то величина передаваемого му|фтой крутящего момента при разных направлениях вращения р азлична.

20 Наклон граней вкладышей 14 предусмотрен для обеспечения обратной силовой связи между передаваемым муфтой крутящим моментом и усилием сжатия фрикционной ведомой полумуфты:

S=f(Р), где S — сила, разжимающая диски 8, т. е. нейтрализующая усилие сжатия пружин; P — окружн-ÿсила,,прило30 женная к вкладышу.

ФРИКЦИОННАЯ ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Г. В. ГОНСКОГО

283742

BudA

Типография, пр. Сапрнова. 2

Изменяя углы сс и р наклона плоскостей вкладышей можно получать необходимое соотношение сил S и Р и задавать муфте определенную точность сраба-.ывания. Таким образом, с ростом крутящего момента в муф- 5 те уменьшается усилие зажатия фрикциопного диска, и, следовательно, передаваемьгй муфтой момент принудительно ладает, пока не срабатывает муфта. В тредложенной конструкции муфты скорость разгружения фрик- 10 циона Vp„,р равняется скорости нагружения муфты V,„ð, что очень важно для ее динамической характеристики, Работает муфта следующим образом, 15

К дискам 8 ог зубчатого колеса б. соединенного оолта:,ги 10 с диском 7, крутящий момент передается в виде окружной силы через упругие прокладки 16, вкладыши 14 и резьбовые пальцы 13. В .результате наклона опорной 20 плоскости вкладышей 14 на диски б и 7 действуют силы S, нейтралнзу:ощие действие рабочих пружин, Таким образом, с ростом крутящего момента в системе уменьшается усилие сжатия дисков 8, и, следовательно, передаваемый муфтой момент принудительно падает, пока муфта не пробуксовывает.

Пр едем ет из о бр етения

Фрикционная предохранительная муфта, содержащая ведушую полумуфту, выполненную в виде соединенных резьбовыми пальцами дисков, между которыми помещены ведомая по.тумуфта и фрикционные диски, отличающаяся тем, что, с целью повышения точности срабатывания, диски ведущей полумуфты дополнительно соединены призматическими вкладышами с упругими прокладками на их боковых гранях, смонтированными на резьбовых пальцах н входящими в соответствующие отверстия, предусмотренные в дисках.
