Реферат



283750

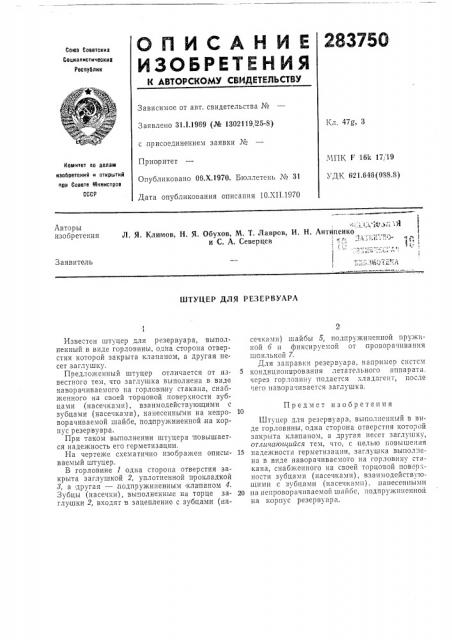

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ЛВтО СКОМЮ СВИДНЕЛЬСтВ

Союз Советскик

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 31.1.1969 (№ 1302119,125-8) с присоединением заявки №

Прио|ритет

Опубликовано 06.Х.1970. Бюллетень № 31

Дата опубликования описания 10.XII.1970

Кл. 47g, 3

МПК I. 16k 17 19

УДК 6 21.646(088.8) Комитет по лелем изобретений и отвритий ори Совете Министров

CCCP

1

Л. Я. Климов, H. Я. Обухов, М. T. Лавров, И. H. Антипенко и С, А Северцев ;,;.; 3, -.:. .;. .""..

Авторы изобретения

Заявитель

ШТУЦЕР ДЛЯ РЕЗЕРВУАРА

Предмет изобретения

Известен штуцер для резервуара, выполненный в виде горловины, одна сторона отверстия которой закрыта клапаном, а другая несет заглушку.

Предложенный штуцер отличается от известного тем, что заглушка выполнена в виде наворачиваемого на горловину стакана, снабженного на своей торцовой поверхности зубцами (насечками), взаимодействующими с зубцами (насечками), нанесенными на непроворачиваемой шайбе, подпружиненной на корпус резервуара.

При таком выполнении штуцера повышается надежность его герметизации.

На чертеже схематично изображен описываемый штуцер.

В горловине 1 одна сторона отверстия закрыта заглушкой 2, уплотненной прокладкой

3, а другая — подпружиненным клапаном 4.

Зубцы (насечки), выполненные на торце заглушки 2, входят в зацепление с зубцами (насечками) шайбы 5, подпружиненной пружиной б и фиксируемой от проворачивания шпилькой 7.

Для заправки резервуара, например систем кондиционцрования летательного аппарата. через горловину подается хладагент, после чего наворачивается заглушка.

Штуцер для резервуара, выполненный в виде горловины, одна сторона отверстия которой закрыта клапаном, а другая несет заглушку, отличающийся тем, что, с целью говышения

15 надежности герметизации, заглушка выпол: ена в виде наворачиваемого на горловину стакана, снабженного на своей торцовой поверхности зуоцами (насечкамн), взаимодействующими с зубцами (насечка ми), нанесенными

20 на непроворачиваемой шайбе, подпружиненной на корпус резервуара.

283750

Составитель В. Ляховский

Редактор Г. К. Гончарова Техред А. А. Камышникова Корректор T. А. Абрамова

Заказ 3580/13 Тираж 480 Подписчое

ЦНИИПИ Ком пла по делам изобретений и открытий при Совете Ми петров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сагунова, 2
