Гидравлический дроссель
Иллюстрации
Реферат
8375l

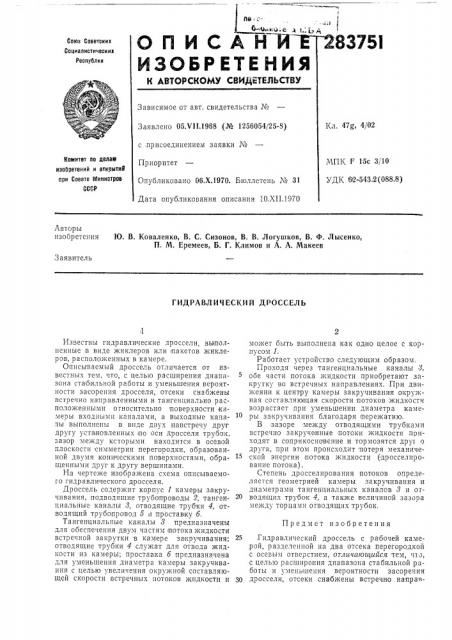

ОПИСА
ЙЗОБРЕ
К АВТОРСКОМУ С
Союз Советских
Социалистических
Республик
Зависимое от авт. свидете
47g, 4j02
Заявлено 05.VII.1968 (№ с присоединением заявки
Приоритет
Опубликовано 06.Х.1970.
Дата опубликования опи
Комитет по делаю изооретений и открытий при Совете Министров
СССР
К F 1 5с 3/10
К 62-543.2(088.8) Авторы изобретения
Ю. В, Коваленко, В. С, Сизонов, В. В. Логушков, В. Ф. Лысенко, П. М. Еремеев, Б. Г. Климов и А. А. Макеев
Заявитель
ГИДРАВЛИЧЕСКИЙ ДРОССЕЛЬ
Предмет изобретения
Известны гидравлические дроссели, выполненные в виде жиклеров или пакетов жиклеров, располо?кенных в камере.
Описываемый дроссель отличается от извеcTHhIx тем, что, с целью расширения диапазона стабильной работы и уменьшения вероятности засорения дросселя, отсеки снаб?кены встречно направленными и тангенциально расположенными относительно поверхности камеры входными каналами, а выходные каналы выполнены в виде двух навстречу друг другу установленных по оси дросселя трубок, зазор между ксторыми находится в осевой плоскости симметрии перегородки, ооразованной двумя коническими поверхностями, обращенными друг к другу вершинами.
На черте?ке изобра?кена схема описываемого гидравлического дросселя.
Дроссель содер?кит корпус 1 камеры закручивания, подводящие трубопроводы 2, тангенциальные каналы 8, отводящие трубки 4, отводящий трубопровод 5 1 проставку б.
Тангенциальные каналы 8 предназначены для обеспечения двум частям потока жидкости встречной закрутки в камере закручивачия; отводящие трубки 4 служат для отвода жидкости пз камеры; проставка б предназначена для уменьшения диаметра камеры закручивания с целью увеличения окружной составляющей скорости встречных потоков жидкости и может быть выполнена как одно целое с кор.пусом 1.
Работает устройство следующим образом.
Проходя через тангенциальные каналы 3, обе части потока ?кидкости приобретают закрутку во встречных направлениях. При движении к центру камеры закручивания окружная составляющая скорости потоков жидкости возрастает при уменьшении диаметра каме1о ры закручивания благодаря пережатию.
В зазоре между отводящими трубками встречно закрученные потоки жидкости приходят в соприкосновение и тормозятся друт о друга, при этом происходит потеря механической энергии потока жидкости (дросселпрование потока).
Степень дросселирования потоков определяется геометрией камеры закручивания и диаметрами тангенциальных каналов 8 и от2О водящих трубок 4, а так?ке величиной зазора между торцамп отводящих трубок.
25 Гидравлический дроссель с рабочей камерой, разделенной на два отсека перегородкой с осевым отверстием, отличатоитийся тем, IT3, с целью расширения диапазона стабильной работы и уменьшения вероятности засорения чо дросселя, отсеки снабжены встречно направ283751
4.-ю» 1
4-4
Составитель Сакав»
Редактор Г. К. Гончарова Техред А. A. Камышникова Корректор Г. С. Мухина
Заказ 3580/14 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Минисгров СССР
Москза, К-35, Раушская паб., д, 4)5
Типография, пр. Сапунова, 2 ленными и тангенциально располохкенными относительно поверхности камеры входными каналами, а выходные каналы вы полнепы в виде двух навстречу друг другу установленных по оси дросселя трубок, зазор мекду кэI(! торымп находится в осевой плоскости симметрии перегородки, образованной двумя коническими поверхностями, обращенными др уг к другу вершинами.
