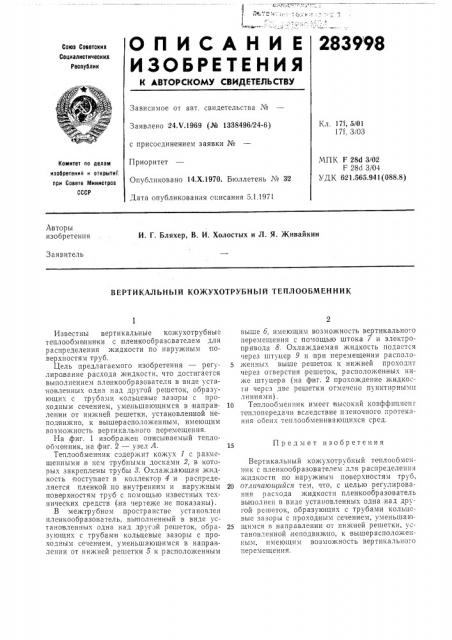

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2839 98

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 17f, 5/01

17f, 3 03

Заявлено 24 т/.1969 (№ 1338496/24-6) с присоединением заявки №

Приоритет

Опубликовано 14.Х.1970. Бюллетень ¹ 32

Дата опубликования описания 5.1,1971

МПК F 28d 3/02

F 28d 3/04

УДК 6i21.565.941(088.8) К0МНТ8Т по делам изобретений н открытик лрн Совете Министров

СССР

Лвторы изобретения

И. Г. Бляхер, В. И. Холостых и Л. Я. Живайкин

Заявитель

ВЕРТИКАЛЬНЬ1Й КО)КУХОТРУБНЫЙ ТЕПЛООБМЕННИК

Предмет изобретения

Известны вертикальные кожухотрубные теплообменники с пленкообразователем для распределения жидкости по наружным поверхностям труб.

Цель предлагаемого изобретения — регулирование расхода жидкости, что достигается выполнением пленкообразователя в виде установленных одна над другой решеток, образующих с трубами кольцевые зазоры с проходным сечением, уменьшающимся в,направлении от нижней решетки, установленной неподвижно, к вышерасположенным, имеющим возможность вертикального перемещения.

На фиг. 1 изображен описываемый теплообменник, на фиг. 2 — узел Л.

Теплообменник содержит кожух 1 с размещенными,в нем трубными досками 2, в которых закреплены трубы 8. Охлаждающая жидкость поступает в коллектор 4 и распределяется пленкой по внутренним и наружным поверхностям труб с помощью известных технических средств (на чертеже,не показаны).

В межтрубном пространстве установлен пленкообразователь, выполненный в виде установленных одна над другой решеток, образующих с трубами кольцевые зазоры с проходным сечением, уменьшающимся в направлении от нижней решетки /т к расположенным выше б, имеющим возможность вертикального перемещения с помощью штока 7 и электропривода 8. Охлаждаемая жидкость подается через штуцер 9 и при перемещении располо5 кенных выше решеток к нижней проходит через отверстия решеток, расположенных ниже штуцера (на фиг. 2 прохождение жидкости через две решетки отмечено пунктирными линиями) .

10 Теплообменник имеет высокий коэффициент теплопередачи вследствие пленочного протекания обеих теплообменивающихся сред.

Вертикальный кожухотрубный теплообменннк с пленкообразователем для распределенп» жидкости по наружным поверхностям труб, 2О отличающийся тем, что, с целью регулирования расхода жидкости пленкообразователь выполнен в виде установленных одна над другой решеток, образующих с трубами кольцевыс зазоры с проходным сечением, уменьшаю25 щимся в направлении от нижней решетки, установленной,неподвижно, к вышер асположенным, имеющим возможность вертикального перемещения.

283998

Узел А т ыг.

Фиг:1
