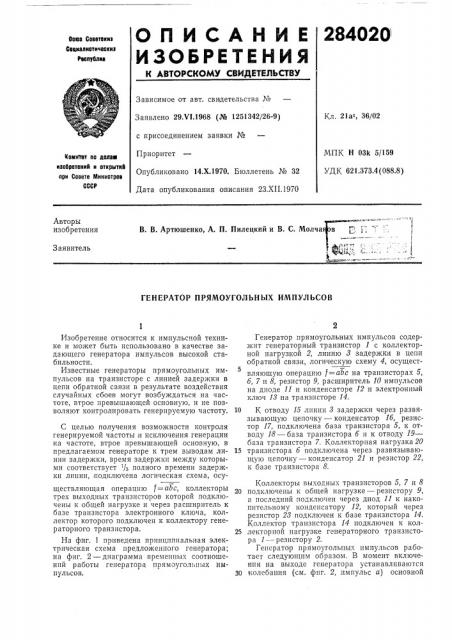

ГЕНЕРАТОР ПРЯМОУГОЛЪНЪ|Х ИМПУЛЬСОВ

Изобретение относится к импульсной технике и может быть использовано в качестве задающего генератора импульсов высокой стабильности.

Известные генераторы прямоугольных импульсов на транзисторе с линией задержки в цепи обратной связи в результате воздействия случайных сбоев могут возбуждаться на частоте, втрое превышающей основную, и не позволяют контролировать генерируемую частоту.

С целью получения возможности контроля генерируемой частоты и исключения генерации на частоте, втрое превышающей основчую, в предлагаемом генераторе к трем выводам линии задержки, время задержки между которыми соответствует /з полного времени задержки липин, подключена логическая схема, осуществляющая операцию f =ab, коллекторы трех выходных транзисторов которой подключены к общей нагрузке и через расширитель к базе транзистора электронного ключа, коллектор которого подключен к коллектору генераторного транзистора.

На фиг. 1 приведена принципиальная электрическая схема предложенного генератора; на фиг. 2 — диаграмма временных соотношений работы генератора прямоугольных импульсов.

Генератор прямоугольных импульсов содержит генераторный транзистор 1 с коллекторной нагрузкой 2, линию 8 задержки в цепи обратной связи, логическую схему 4, осущест5 вляющую операцию f=abc на транзисторах 5, б, 7 и 8, резистор 9, расширитель 10 импульсов на диоде 11 и конденсаторе 12 и электронный ключ 18 на транзисторе 14.

10 К отводу 15 линии 8 задержки через развязывающую цепочку — конденсатор !б, резистор 17, подключена база транзистора 5, к отводу 18 — база транзистора б и к отводу 19— база транзистора 7. Коллекторная нагрузка 20

15 транзистора б подключена через развязывающую цепочку — конденсатор 21 и резистор 22, к базе транзистора 8.

Коллекторы выходных транзисторов 5, 7 и 8

20 подключены к общей нагрузке — резистору 9, а последний подключен через диод П к накопительному конденсатору 12, который через резистор 28 подключен к базе транзистора 14.

Коллектор транзистора 14 подключен к кол25 лекторпой нагрузке генераторного транзистора 1 — резистору 2.

Генератор прямоугольных импульсов работает следующим образом. В момент включения на выходе генератора устанавливаются

ЗО колебания (см. фпг. 2, нмпульс а) основной

28402U

1 частоты j«„—, где т„, — длительность г-,,„, задержки линии 8. Так как отводы 15, 18 п,19 линии 8 задержки отстоят друг от друга на

/3tд3 то при генерировании основной частоты на выходе логической схемы f= abc потенциал не изменится, так как в момент прохождения импульса а по линии 8 задержки хотя бы один из выходных транзисторов 5, 7, 8 будет открыт и напряжение на их общей нагрузке 9 будет близко к нулю.

При воздействии случайного сбоя — импульс б в генераторе могут установиться колебания на утроенной частоте. Так как в генераторах с линией задержки в цепи обратной связи баланс амплитуд выполняется для основной и

5 7 утроенной частоты, а на частотах

2 лз 2 лэ

9 и т. д. баланс амплитуд отсутствует из-за

2 лз ограниченной сверху частотной характеристики линии 8 задержки.

B момент возникновения паразитных колебаний длительность импульса, проходящего через линию 8 задержки, уменьшается втрое, тогда при прохождении такого импульса по указанной линии задержки в момент времени

t< возникает состояние, когда выходной транзистор 5 закрыт в результате воздействия на его базу положительного перепада импульса в; транзистор 7 закрыт в результате воздействия перепада импульса г, а выходной транзистор 8 закрыт положительным перепадом с выхода транзистора б, который находится в открытом состоянии в результате воздействия на его базу отрицательного перепада импульса б, На момент времени t на выходе логической

5 схемы 4 появится отрицательный импульс д, который в результате расширения на интегрирующей цепочке 11 и 12 (см. фиг. 2, импульс е) откроет транзистор 14 на время Т=

= (1 — 3)т„,. В результате воздействия тран10 зистора 14 колебания в генераторном транзисторе 1 на время Т, „ импульса е прекратятся, т. е. колебания на паразитной частоте будут сорваны, а генератор снова возбудится на основной частоте, так как на этой частоте ба15 ланс амплитуд соблюдается в более высокой степени, чем на утроенной частоте, Предмет изобретения

Генератор прямоугольных импульсов на транзисторе с линией задержки в цепи обратной связи, отличающийся тем, что, с целью контроля генерируемой частоты и исключения генерации на частоте, втрое превышающей основную, к трем выводам линии задержки, время задержки между которыми соответствует / полного времени задержки линии, подключена логическая схема, осуществляющая операцию f = abc, коллекторы трех выходных

30 транзисторов которой подключены к общей нагрузке и через расширитель — к базе транзистора электронного ключа, коллектор которого подключен к коллектору генераторного транзистора.

284020 (=abc

1О 3

/ ! !

1 !

Фиг. 1

Фиг. 2
