Реферат



Класс б8 b, б;

68б, 1

¹ 28411

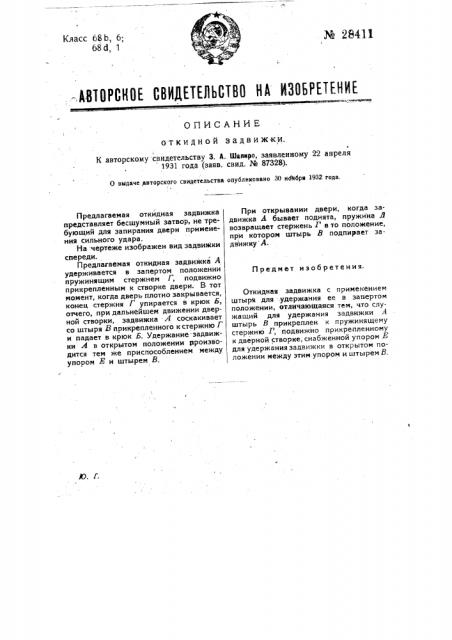

-,АВ10РСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ о-т к и д н о и з а д в и жк:и, 1

К авторскому свидетельству 3. А. Шааяро, заявленному 22 апреля

1931 года (ваяв. свид. М 87328).

0 выдаче, авторского свидетельства овубликовако 30 нояорв 1932 года.

Предмет изобретения.

Предлагаемая откйдная задвижка представляет бесшумный затвор, не требующий для запирания двери применения сильного удара.

На чертеже изображен вид задвижки спереди.

Предлагаемая откидная задвижка А удерживается в запертом положении пружинящим стержнем I, подвижно прикрепленным к створке двери. В тот момент, когда дверь плотно закрывается, конец стержня Г упирается в крюк Б, отчего, при дальнейшем движении дверной створки, задвижка А соскакивает со штыря В прикрепленного к стержню Г и падает в крюк Б. Удержание.задвижки А в открытом положении производится тем же приспособлением между упором Е и штырем В.

При открывании двери, когда задвижка А бывает поднята, пружина Д возвращает стержень I в то положение, при котором штырь В подпирает задв ижку А.

Откидная задвижка с применением штыря для,удержания ее в запертом положении, отличающаяся тем, что служащий для удержания задвижки 4 штырь В прикреплен к пружинящему стержню 1; подвижно прикрепленному к дверной створке, снабженной упором Е для удержания задвижки в открытом положении между этим упором и штырем B.

К авторскому свидетельству 3. А. Шапиро Л . 28411

1 1( /

Ленпромпечатьсоюз. Тип..Печ. Труд". Зак. 2091 — 500
