Реферат

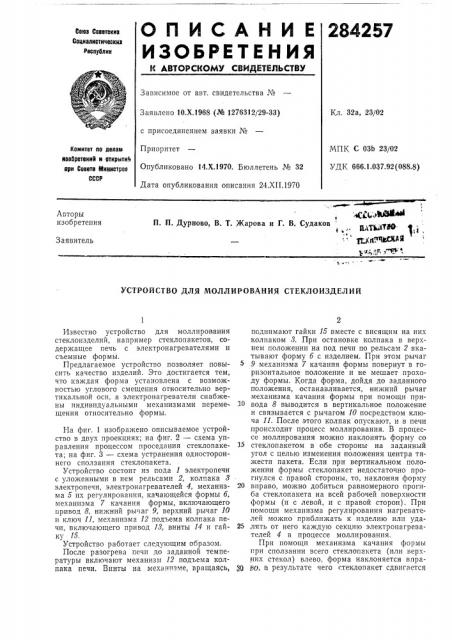

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советскив

Социалиоткческив

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Х.1968 (№ 1276312/29-33) с присоединением заявки №

Приоритет

Опубликовано И.Х.1970. Бюллетень № 32

Дата опубликования описания 24.ХП.1970

Кл. 32а, 23/02

МПК С 03b 23/02

УДК 666,1,037.92 (088.8) Комитет по делам наобретеиий е открытий ври Совете й1икистрое

СССР л(.а.(. у9031 еев алием ." Т т1 „тЩ 1 й

Авторы изобретения

П. П, Дурново, В. Т. Жарова и Г. В, Судаков

Заявитель

УСТРОЙСТВО ДЛЯ МОЛЛИРОВАНИЯ СТЕКЛОИЗДЕЛИЙ

Известно устройство для моллирования стеклоизделий, например стеклопакетов, содержащее печь с электронагревателями и съемные формы.

Предлагаемое устройство позволяет повысить качество изделий. Это достигается тем, что каждая форма установлена с возможностью углового смещения относительно вертикальной оси, а электронагреватели снабжены индивидуальными механизмами перемещения относительно формы.

На фиг. 1 изображено описываемое устройство в двух проекциях; на фиг. 2 — схема управления процессом проседания стеклопакета; на фиг. 3 — схема устранения одностороннего сползания стеклопакета.

Устройство состои г из пода 1 электропечи с уложенными в нем рельсами 2, колпака 8 электропечи, электронагревателей 4, механизма 5 их регулирования, качающейся формы б, механизма 7 качания формы, включающего привод 8, нижний рычаг 9, верхний рычаг 10 и ключ П, механизма 12 подъема колпака печи, включающего привод 18, винты 14 и гайку 15.

Устройство работает следующим образом.

После разогрева печи до заданной температуры включают механизм 12 подъема колпака печи. Винты иа механизме, вращаясь, поднимают гайки 15 вместе с висящим на них колпаком 3. При остановке колпака в верхнем положении на под печи по рельсам 2 вкатывают форму б с изделием. При этом рычаг

9 механизма 7 качания формы повернут в горизонтальное положение и не мешает проходу формы. Когда форма, дойдя до заданного положения, останавливается, нижний рычаг механизма качания формы при помощи при1О вода 8 выводится в вертикальное положение и связывается с рычагом 10 посредством ключа 11. После этого колпак опускают, и в печи происходит процесс моллирования. В процессе моллирования можно наклонять форму со

15 стеклопакетом в обе стороны на заданный угол с целью изменения положения центра тяжести пакета. Если при вертикальном положении формы стеклопакет недостаточно прогнулся с правой стороны, то, наклоняя форму

20 вправо, можно добиться равномерного прогиба стеклопакета на всей рабочей поверхности формы (и с левой, и с правой сторон). При помощи механизма регулирования нагревателей можно приближать к изделию илп уда25 лять от него каждую секцию электронагревателей 4 в процессе моллирования.

При помощи механизма качания формы при сползании всего стеклопакета (или верхних стекол) влево, форма наклоняется впрач0 ио, а результате чего стеклопакет сдвигается

234257

Предмет изобретения

9 иг 1

l

l Фа З

4ие. я

Сосгавптель А. М. Нечаев

Редактор Н. Г. Михайлова Техред 3. Н. Тараненко Коррекгор Т. А, Абрамова

Заказ 3669!12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вправо и таким образом устанавливается в нормальном положении.

Устройство для моллирования стеклоизделий, например стеклопакетов, содержащее печь с электронагревателями и съемные формы, отличающееся тем, что, с целью повышения качества изделий, каждая форма установлена с возможностью углового смещения относительно вертикальной оси, а электронагреватели снабжены индивидуальными механизмами перемещения относительно формы.

Д 3
