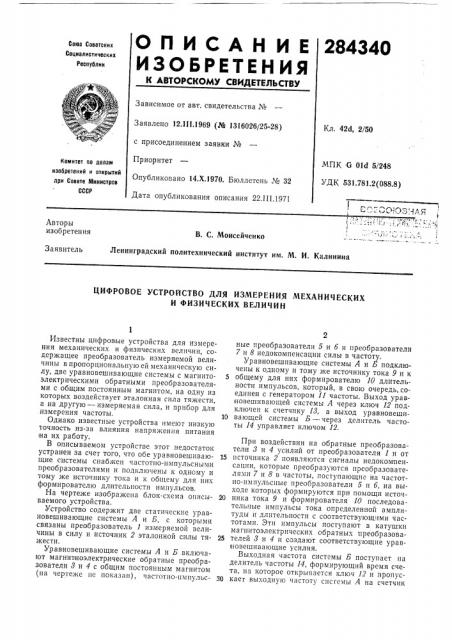

О П И С А Н И Е 284340

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Ш.1969 (№ 1316026/25-28) с присоединением заявки №

Приоритет

Опубликовано 14.Х.1970. Бюллетень № 32

Дата опубликования описания 22.111.1971

Кл. 42д, 2/50

МПК б Old 5/248

УДК 531.781.2(088.8) комитет по делам изобретений и открытий при Совете Министров

СССР

I (1

Авторы изобретения

В. С. Моисейченко

Ленинградский политехнический институт им. М. И. Калинина

Заявитель

ЦИФРОВОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ

И ФИЗИЧЕСКИХ ВЕЛИЧИН

Известны цифровые устройства для измерения механических и физических величин, содержащее преобразователь измеряемой величины в пропорциональную ей механическую силу, две уравновешивающие системы с магнитоэлектрическими обратными преобразователями с общим постоянным магнитом, на одну из которых воздействует эталонная сила тяжести, а на другую — измеряемая сила, и прибор для измерения частоты, Однако известные устройства имеют низкую точность из-за влияния напряжения питания на их работу.

В описываемом устройстве этот недостаток устранен за счет того, что обе уравновешивающие системы снабжен частотно-импульсными преобразователями и подключены к одному и тому же источнику тока и к общему для них формирователю длительности импульсов.

На чертеже изображена блок-схема описываемого устройства.

Устройство содержит две статические уравновешивающие системы А и Б, с которыми связаны преобразователь 1 измеряемой величины в силу и источник 2 эталонной силы тяжести.

Уравновешивающие системы А и Б включают магнит ноэлектрические обратные преобразователи 8 и 4 с общим постоянным магнитом (на чертеже пе показан), частотно-импульсные преобразователи 5 и б и преобразователи

7 и 8 недокомпенсации силы в частоту.

Уравновешивающие системы А и Б подключены к одному и тому же источнику тока 9 и к

5 общему для них формирователю 10 длительности импульсов, который, в свою очередь, соединен с генератором 11 частоты. Выход урав новешивающей системы А через ключ 12 подключен к счетчику 18, а выход уравновеши10 вающей системы Б — через делитель частоты 14 управляет ключом 12.

При воздействии на обратные преобразователи 8 и 4 усилий от преобразователя 1 и от

15 источника 2 появляются сигналы недокомпенсации, которые преобразуются преобразователями 7 и 8 в частоты, поступающие на частотно-импульсные преобразователи 5 и б, на выходе которых формируются при помощи источ20 ника тока 9 и формирователя 10 последовательные импульсы тока определенной амплитуды и длительности с соответствующими частотами. Эти импульсы поступают в катушки магнитоэлектрических обратных преобразова25 телей 8 и 4 и создают соответствующие урав новешивающие усилия.

Выходная частота системы Б поступает на делитель частоты 14, формирующий время счета, на которое открывается ключ 12 и пропус30 кает выходную частоту сисгемы А на счетчик

284340

Составитель И. Федоров

Редактор T. Рыбалова

Корректор Н. Л. Вронская

Изд. № 128 Заказ 259/10 Тираж 4о0 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

13, при этом число, записанное в счетчике 18, не зависит ни от амплитуды, ни от длительности уравновешивающих импульсов тока.

Предмет изобретения

Цифровое устройство для измерения механичеоких и физических величин, предварительно преобразованных в механическую силу, содержащее преобразователь измеряемой величи ны в пропорциональную ей механическую силу, две уравновешивающие системы с магнитоэлектрическими обратными преобразователями с общим постоянным магнитом, на одhy из которых воздействует сила тяжести, а на другую — измеряемая сила, и прибор для из5 мерения частот, отличающееся тем, что, с целью повышения точности измерений, обе уравновешивающие системы снабжены частотноимпульсными преобразователями и подключены к одному и тому же источнику тока и к об10 щему для них формирователю длительности импульсов.
