Реферат



Класс 81е, ТбФ

$ î . )Яф 1

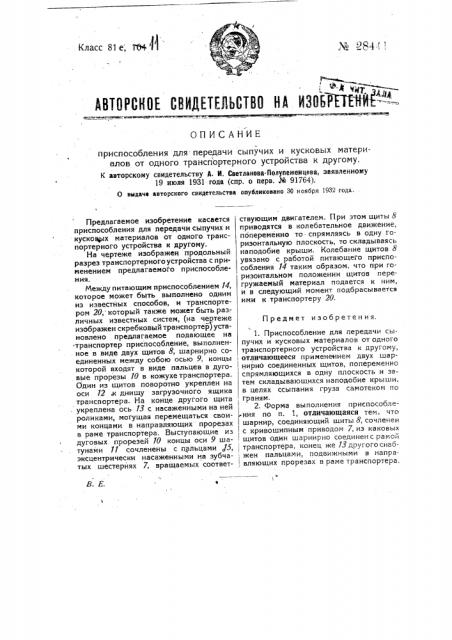

ABTOPCHOE CBH3ETEJIbCTBO И HBOAPP894"-""

ОП ИСАНИЕ приспособления для. передачи сыпучих и кусковых материалов от одного транспортерного устройства к другому.

К авторскому евидетельству R. И. Светланова-Полупеженцева, заявленному

19 июля 1931 года (спр. о перв. J4 917б4).

0 выдача авторского свидетельства опубликовано 30 ноября 1932 года.

В. Е.

Предлагаемое изобретение касается приспособления для передачи сыпучих и кускощ, х материалов от одного транспортерного устройства к другому.

На чертеже изображен продольный разрез транспортерногоустройства с применением предлагаемого приспособления.

Между питающим приспособлением 14, которое может быть выполнено одним из известных способов, и транспортером 20, который также может быть раз.личных известных систем, (на чертеже изображен скребковый транспортер) установлено предлагаемое подающее на .транспортер приспособление, выполненное в виде двух щитов 8, шарнирно соединенных между собою осью 9, концы которой входят в виде пальцев в дуговые прорезы 10 в кожухе транспортера.

Один из щитов поворотно укреплен на оси 12,к днищу загрузочного ящика транспортера. На конце другого щита . укреплена ось 13 с насаженными на ней роликами, могущая перемещаться своими концами в направляющих прорезах в раме транспортера. Выступающие из дуговых прорезей 10 концы оси 9 шатунами 11 сочленены с пальцами J5, эксцентрически насаженными на зубчатых шестернях 7, вращаемых соответствующим двигателем. При этом щиты 8 приводятся в колебательное движение, пбпеременно то - спрямляясь в одну горизонтальную плоскость, то складываясь наподобие крыши. Колебание щитов 8 увязано с работой питающего приспособления 14 таким образом, что при горизонтальном положении щитов перегружаемый материал подается к ним, и в следующий момент подбрасывается ими к транспортеру 20.

Предмет изобретения.

1. Приспособление для передачи сыпучих и кусковых материалов от одного транспортерного устройства к другому, i отличающееся применением двух шарнирно соединенных щитов, попеременно спрямляющихся в одну плоскость и затем складывающихся наподобие крыши, в целях ссыпания груза самотеком по граням.

2. Форма выполнения приспособления по п. 1, отличающаяся тем, что шарнир, соединяющий шиты 8, сочленен с кривошипным приводом 7, из каковых щитов один шарнирно соединенс ракой транспортера, конец же 13другогоснаб, жен пальцами, подвижными в направляющих прорезах в раме транспортера. авторскому свидетельству А. И. Светланова-Полуиеженцева -М 28441
