Счетчик кода 2 из 5
Иллюстрации
Реферат

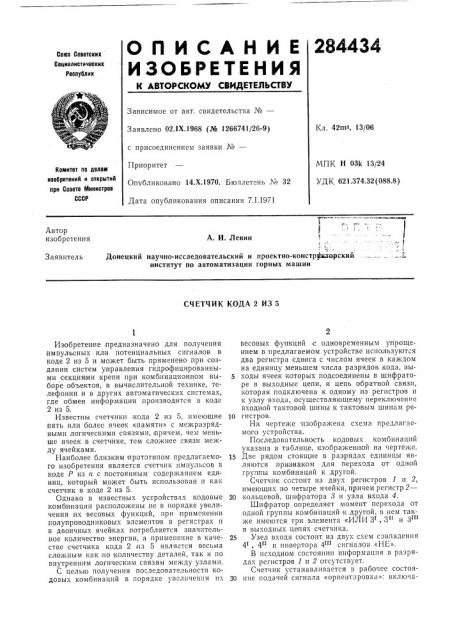

О П И С А Н И Е 284434
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Кл. 42m>, 13/06
Заявлено 02.IX.1968 (№ 1266741/26-9) с присоединением заявки №вЂ”
Приоритет
Опубликовано 14.Х.1970. Бюллетень N 32
Дата опубликования описания 7,1.1971
МПК Н 03k 13/24
УДК 621,374.32 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
А. И, Левин
Донецкий научно-исследовательский и проектно-констрфиорский. институт по автоматизации горных машин
Заявитель
СЧЕТЧИК КОДА 2 ИЗ 5
Изобретение предназначено для получения импульсных или потенциальных сигналов в коде 2 из 5 и .может быть применено при создании систем управления гидрофицированными секция ми крепи при комбинационном выборе объектов, в вычислительной технике, телефонии и в других автомагических системах, где обмен информации производится в кодс
2из 5.
Известны счетчики кода 2 из 5, имеющие пять или более ячеек «памяти» с межразрядными логическими связями, |причем, чем меньше ячеек в счетчике, тем сложнее связи между ячейками.
Наиболее близким прототипом предлагаемого изобретения является счетчик импульсов в коде P из и с постоянным содержанием единиц, который может быть использован и как счетчик в коде 2 из 5.
Однако в:известных устройствах кодовые комбинации расположены не в порядке увеличения их весовых функций, при применении полупроводниковых элементов в регистрах и в двоичных ячейках потребляется значительное количество энергии, а применение в качестве счетчика кода 2 пз 5 является весьма сложным как,по количеству деталей, так и по внутренним логическим связям между узлами, С целью получения последовательности кодовых комбинаций в порядке увеличения их весовых функций с одновременным упрощением в предлагаемом устройстве используют я два регистра сдвига с числом ячеек в каждом на единицу. меньшем числа разрядов кода, выходы ячеек которых подсоединены в шифраторе в выходные цепи, и цепь обратной связи, которая подключена к одному из регистров и к узлу входа, осуществляющему переключение входной тактовой шины к тактовым шинам ре10 гпстров.
На чертеже изображена схема предлагаемого устройства.
Последовательность кодовых комбинаций указана в таблице, изображенной на чертеже.
15 Две рядом стоящие в разрядах единицы являются признаком для перехода от одной группы комбинаций к другой.
Счетчик состоит из двух регистров 1 и 2, имеющих по четыре ячейки, причем регистр 2—
20 кольцевой, шифратора 3 и узла входа 4.
Шифратор определяет момент перехода от одной группы комбинаций к другой, в нем также имеются три элемента «ИЛИ 3, 3" и Зпп в выходных цепях счетчика.
25 Узел входа состоит из двух схем совпадения
4, 4п и инвертора 4нп сигналов «НЕ».
В исходном состоянии информация в разрядах регистров 1 и 2 отсутствует.
Счетчик устанавливается в рабочее состоя30 ние подачей сигнала «ориентировка»: вклю |а284434
45 ется ячейка 1", и через схему совпадения, 3" и элемент «ИЛИ» 3 от заднего фронта импульса включается ячейка 1 . Получаем первую кодовую комбинацию — «11000», в которой две единицы расположены рядом. С выхода шифратора поступает сигнал, который через инвертор 4" и,схему совладения 4" запирает тактовую шину регистра 1 и подключает схемой 4 тактовую шину регистра 2.
Следующий тактовый импульс передвигает регистр 2 на ячейку 2п и дает комбинацию
«10100». Импульс с выхода шифратора исчезает, что приводит к отпиранию тактовой шины регистра 1 и запиранию тактовой шины р еги стр а 2.
Следующий тактовый импульс дает комбинацию «01100». Рядом стоящие единицы вновь приводят к получению сигнала логической единицы на выходе шифратора.
При подаче следующего тактового импульса в регистре 2 происходит обычный сдвиг, а в регистре 1 — стирание (выключение) ячейки
1п и включение ячейки 1 . Получаем комбинацию «10010».
Дальнейшие тактовые импульсы продвигают регистр 1 до кодовой комбинации «00110», затем в регистре 2 происходит сдвиг на одну ячейку, а в регистре 1 — выключение ячейки
1п и включение ячейки 1, Получаем комбинацию «10001».
Дальнейшая работа счетчика аналогична.
Предлагаемый счетчик по сравнению с известным имеет меньшее количество ячеек регистров сдвига.
В устройстве имеется семь ячеек регистров сдвига и три двоичные ячейки, т. е. в обгцей сложности десять ячеек. Кроме этого, имеется четыре собирательные, схемы и две схемы совпадения на три входа каждая, при этом не учтена схема, осуществляющая запись единицы в первый разряд второго регистра в случае отсутствия единицы в каждом из разрядов этого регистра.
Счетчик имеет восемь ячеек регистров ц один инвертор, а также шесть схем совпаде.
30 ния с шестью элементами «ИЛИ» на два входа. Таким образом, по числу схем совпадения оба счетчика равноценны, но число ячеек регистров сдвига с учетом инвертора в предлагаемом счетчике меньше, чем в счетчике, принятом за протогип.
По энергопотреблению при применении полупроводниковых элементов предлагаемое устройство экономичней известного. Поскольку число схем совпадения в обоих устройствах одинаковое, то при сравнивании числа одновременно включенных ячеек регистров и двоичных элементов в прототипе максимальное число одновременно включенных элементов —шесть, в предлагаемом устройстве максимально может быть включено только две ячейки и инвертор, т. е. три элеменга.
Во включенном, но нерабочем состоянии в известном устройстве потребляют энергию шесть схем совпадения и три триггера, в предлагаемом счетчике — шесть схем совпадения и только один инвертор.
Получение кодовых комбинаций в соответствии с их весовыми функциями позволяет иметь сравнительно простые устройства перевода кода 2 из 5 в десятичный код для индикации или,вывода данных из устройств управления, например гидрофицированными секциями крепи угледобывающих комплексов.
Предмет изобретения
Счетчик кода 2 из 5, содержащий линейные регистры сдвига, узел входа, шифратор и инвертор, отличающийся тем, что, с целью получения последовательности кодовых комбинаций в порядке увеличения их весовых функций с одновременным упрощением устройства, линейные регистры сдвига содержат ячейки в количестве, на единицу меньшем числа разрядов кода, выходы ячеек регистров подключены в выходные цепи шифратора и цепь обратной связи, которая под ключена к одному из регистров и к узлу входа.
284434
Ориен
