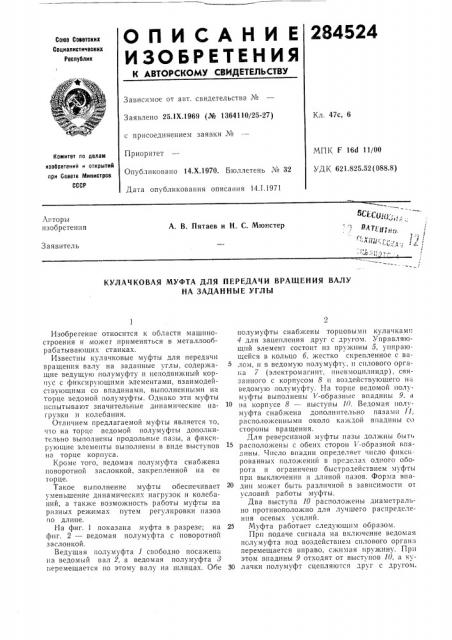

О П И С А Н И Е 284524

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.1Х.1969 (№ 1364110/25-27) с присоединением заявки №

Приоритет

Опубликовано 14.Х.1970. Бюллетень ¹ 32

Дата опубликования описания 14.1.1971

Кл. 47с, 6

МПК F 16d 11/00

УДК 621.825.52 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Avторы изобретения

А. В. Пятаев и H. С. Мюнстер

Заявитель

КУЛАЧКОВАЯ МУФТА ДЛЯ ПЕРЕДАЧИ ВРАЩЕНИЯ ВАЛУ

НА ЗАДАННЫЕ УГЛЫ

Изобрегение относится к области машиностроения и может применяться в металлообрабатывающих станках.

Известны кулачковые муфты для передачи вращения валу»а заданные углы, содержащие ведущую полумуфту н неподвижный корпус с фиксирующими элементами, взаимодейству1ощими со впадинами, выполненными на торце ведомой полумуфты. Однако эти муфты испытывают значительные динамические нагрузки и колебания.

Отличием предлагаемой муфты является то, по на торце ведомой полумуфты дополнительно выполнены продольные пазы, а фиксирующие элементы выполнены в виде выступов на торце корпуса.

Кроме того, ведомая полумуфта снабжена поворотной заслонкой, закрепленной на ее торце.

Такое выполнение муфты обеспечивает уменьшение динамически.: нагрузок и колебаний, а также возмо>кность работы муфты на разных ре>к имах путем регулировки пазов по длине.

На фиг. 1 показана муфта в разрезе; на фиг. 2 — ведомая полумуфта с поворотной заслонкой.

Ведущая полумуфта 1 свободно посажена на ведомый вал 2, а ведомая полумуфта 8 теремещается по этому валу на шлпцах. Обе полумуфты снабжены торцовыми кулачкам.:

4 для зацепления друг с другом. Управляющий элемент состоит из пружины 5, упираюгцейся в кольцо б, жестко скрепленное с валом, и в ведомую полумуфту, и силового органа 7 (электромагнит, пневмоцилиндр), связанного с корпусом 8 и воздействующего на ведомую полумуфту. I-!а торце ведомой полумуфты выполнены V-образные впадины 9. а

10 на корпусе 8 — выступы 10. Ведомая полумуфта снабжена дополнительно пазами 11, расположенными около каждой впадины cl) стороны вращения.

Для реверсивной муфты пазы должны быть

15 располо>кены с обеих сторон -образной гпадины. Число впадин определяет число фиксированных положений в пределах одного оборота и ограничено быстродействием муфты при выключении и длиной пазов. Форма впа20 дин может быть различной в зависимости от условий работы муфты.

Два выступа 10 расположены диаметрально противоположно для лучшего распределения осевых усилий.

25 Муфта работает следующим образом.

При подаче сигнала на включение ведомая пслумуфта под воздействием силового орган-1 перемещается вправо, сжимая пружину. Hpè этом впадины 9 отходят от выступов 10, а куЗО лачки полумуфт сцепляются друг с другом.

284524

Вращение передается с ведущей полумуфты на ведомую и на вал. Зазор между торцом полумуфты и выступами 10 при включенной муфте небольшой и ограничен лишь технологическими возможностями изготовления муфты. Малая величина зазора благоприятно сказывается на быстродействии при выключении муфты.

При подаче сигнала на выключение силовой орган перестает воздействовать на ведомую полумуфту, и она перемещается влево под действием пружин 5. При этом сначала торец ведомой полумуфты попадает на неподвижные выступы 10 и скользит по ним, так как ведущая полумуфта еще ведет ведомую (кулачки полностью не вышли из зацепления).

Затем при вращении полумуфт на неподвижные выступы попадает паз 11. Так как паз расположен на другом уровне, чем торец полумуфты, то ведомая полумуфта под действием пружины перемещается еще левее, и ее кулачки выходят из зацепления с кулачками ведущей полумуфты. Дальнейшее вращение ведомой полумуфты и вала происходит по инерции за счет накопленной кинематической энергии.

По мере вращения кинематическая энергия, которой обладают вращающиеся детали ведомой части муфты и связанного с ней механизма, гасится в результате трения между пазами и выступами. Величина момента трения при прочих равных условиях зависит от коэффициента трения между трущимися повер;ностями и от усилия пружины. Происходит

30 торможение вращающейся системы и к моменту подхода впадин 9 к неподвижным выступам 10 система обладает небольшой кинетической энергией.

Для остановки при помощи муфты деталей, обладающих различной кинетической энергией, пазы могут выполняться регулируемыми по длине.

На ступицу ведомой полумуфты насажена поворотная заслонка 12, торец которой находится на одном уровне с торцом ведомой полумуфты. Заслонка скрепляется с полумуфтой винтами 13. Поворачивая заслонку, можно ступенчато регулировать длину пазов.

Предмет изобретения

1. Кулачковая муфта для передачи вращения валу на заданные углы, содержащая ведущую полумуфту и неподвижный корпус с фиксирующими элементами, взаимодействующими со впадинами, выполненными на торце ведомой полумуфты, отличанниаяся тем, что, с целью уменьшения динамических нагрузок и колебаний, на торце ведомой полумуфты дополнительно выполнены продольные пазы, а фиксирующие элементы выполнены в виде выступов на торце корпуса.

2. Муфта по п. 1, отличающаяся тем, что, с целью обеспечения возможности работы муфты на разных режимах путем регулировки пазов по длине, ведомая полумуфта снабжена поворотной заслонкой, закрепленной па ее торце.

284524

11 3

Фиг.1 (Риг.2
