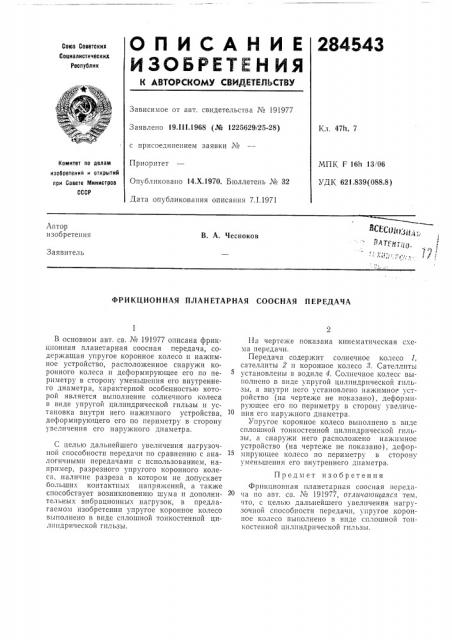

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 191977

Заявлено 19.III.1968 (№ 1225629/25-28) с присоединением заявки №

Приоритет

Опубликовано 14.Х.1970. Бюллетень № 32

Дата опубликования описания 7.1.1971

Кл. 47h, 7

МП К F 16h 13 106

УДК 621,839(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. А. Чесноков

Заявитель

ФРИ КЦИО Н НАЯ ПЛАНЕТАРНАЯ СООСНАЯ ПЕРЕДАЧА

В основном авт. св. № 191977 описана фрикцнонная планетарная соосная передача, содержащая упругое коронное колесо и нажим»ое устройство, расположенное снаружи коронного колеса и деформирующее его по периметру в сторону уменьшения его внутреннего диаметра, характерной особенностью которой является выполнение солнечного колеса в виде упругой цилиндрической гильзы и установка внутри него нажимного устройства, деформирующего его по периметру в сторону увеличения его наружного диаметра.

С целью дальнейшего увеличения нагрузочной способности передачи по сравнению с аналогичными передачами с использованием, например, разрезного упругого коронного колеса, наличие разреза в котором не допускает больших контактных напряжений, а также способствует возникновению шума и дополнительных внбрационных нагрузок, в предлагаемом изобретении упругое коронное колесо выполнено в виде сплошной тонкостенной цилтшдрической гильзы.

На чертеже показана кинематическая схема передачи.

Передача содержит солнечное колесо 1, сателлиты 2 и коронное колесо 8. Сателлиты установлены в водиле 4. Солнечное колесс выполнено в виде упругой цилиндрической гильзы, а внутри него установлено нажимное устройство (на чертеже не показано), деформирующее его по периметру в сторону увеличения его наружного диаметра.

Упругое коронное колесо выполнено в виде сплошной тонкостенной цилиндрической гильзы, а снаружи него располо>кено нажимное устройство (на чертеже не показано), дефорыпрующее колесо по периметру в сторону уменьшения его внутреннего диаметра.

Предмет изобретения

Фрнкционная планетарная соосная передача по авт. св. № 191977, отличающаяся тем, что, с целью дальнейшего увеличения нагрузочной способности передачи, упругое коронное колесо выполнено в виде сплошной тонкостенной цилиндрической гильзы.

284543

Составитель И. А. Слонимская

Редактор М. В. Макарова Техред А. А. Камышникова Корректор T. А. Джаманкулова

Заказ 3739/9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
