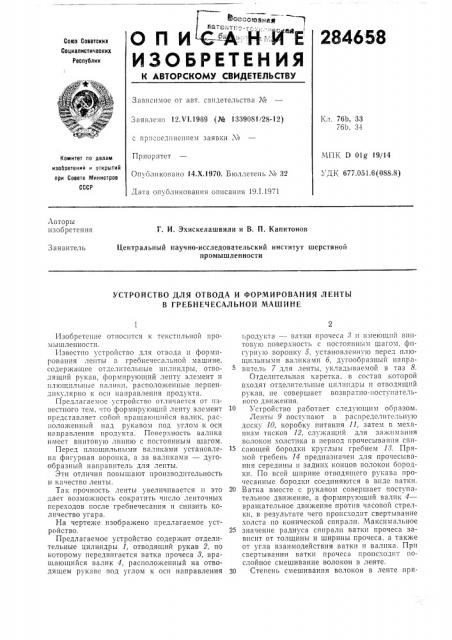

О П И 4:— A: Й И"Е

ИЗОБРЕТЕНИЯ

28465 8

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 12.V1.1969 (№ 1339081/28-12) Кл. 76b, 33

76о, 34 с присоединением заявки ¹

МПК В 01g 19/14

УДК 677.051.6(088.8) Приоритет

Опубликовано 14.Х.1970. Б1ол.7етепь № 32

Комитет по делам изобретений H открытий при Совете Министров

СССР

Дата опубликования описания 19.1.1971

Авторы изобретения

Г. И. Эхискелашвили и В. П. Капитонов

Центральный научно-исследовательский институт шерстяной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ ОТВОДА И ФОРМИРОВАНИЯ ЛЕНТЫ

В ГРЕБНЕЧЕСАЛЬНОЙ МАШИНЕ

Изобретение относится к текстильной промышленности.

Известно устройство для отвода п формирования ленты в гребцечесальной машине, содержащее отдслительные цилиндры, отводящий рукав, формирующий ленту элемент и илющильные валики, расположенные перпендикулярно к оси направления продукта.

Предлагаемое устройство отличается от известного тем, 1то формирующий лепту элемент представляет собой вращающийся валик, расположенный над рукавом под углом к оси направления продукта. Поверхность валика имеет винтовую линию с постоянным шагом.

Перед плющильными валиками установлена фигурная воронка, а за валиками — дугообразный направитель для ленты.

Эти отличия повышают производительность и качество ленты.

Так прочность ленты увеличивается и это дает возможность сократить число ленточных переходов после гребнечесания и снизить количество угара.

На чертеже изображено предлагаемое устройство.

Предлагаемое устройство содержит отделительные цилиндры 1, отводящий рукав 2, по которому передвигается ватка прочеса 8, вращающийся валик 4, расположенный на отводящем рукаве под углом к оси направления продукта — ватки прочеса 8 и имеющий винтовую поверхность с постоянным шагом, фпгурну1о воронку 5, установленную перед плюk111I.7I 111Ii1II валиками 6, дугообразный направитель 7 для ленты, укладываемой в таз 8.

Отделительпая каретка, в состав которой входят отделительные цилиндры 11 отводящий рукав, не совершает возвратно-поступательного движения.

Устройство работает следующим образом.

Ленты 9 поступают в распределительную доску 10, коробку питания 11, затем в меха12, служащий +75I зажимания волокон холстика в период прочесывания свисающей бородки круглым гребнем 11. Прямой гребень 14 предназначен для прочесывания середины и задних концов волокон бородки. По всей ширине отводящего рукава прочесанные бородки соединяются в виде ватки.

20 Ватка вместе с рукавом совершает поступательное движение, а формирующий валик 4— вращательное движение против часовой стрелки, в результате чего происходит свертывание холста по конической спирали. Максимальное

25 значение радиуса спирали ватки прочеса зависит от толщины и ширины прочеса. а также от угла взаимодействия ватки и валика. При свертываниями ватки прочеса происходит послойное смешивание волокон в ленте.

30 Степень смешивания волокон в ленте пря284658

Составитель P. Толстова

Редактор К. Шанаурова Техред А. А. Камышникова Корректор О. Б. Тюрина

Заказ 378679 Тираж 480 Подписное

ЦНИИПИ Комитета BO делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мо пропорциональна количеству слоев, а последнее прямо пропорционально ширине ватки прочеса и обратно пропорционально его толщине.

Устройство испытано на мериносовой шерсти б4-го качества. Установлено, что ровнота ленты улучшается в 3 раза, прочность гребенной ленты повышается в 2,5 раза и сокращается два перехода ленточных машин после гребнечесания.

Предмет изобретения

1. Устройство для отвода и формирования ленты в гребнечесальной машине, содержащее отделительные цилиндры, отводящий рукав, формирующий ленту элемент и плющильные валики, расположенные перпендикулярно оси направления продукта, orличаюи1ееся тем, что, с целью повышения производительности и качества ленты, формпруюгций ленту элемент представляет собой вращающийся валик, расположенный над отводящим рукавом под углом к оси направления продукта.

2. Устройство по п. 1, отличающееся тем, что поверхность валика имеет винтовую линию с постоянным шагом.

3. Устройство по п. 1. or гггчаюиееся тем, что перед плющильнымп валиками установлена фигурная воронка, а за валиками — дуго15 образный направитель для ленты.
