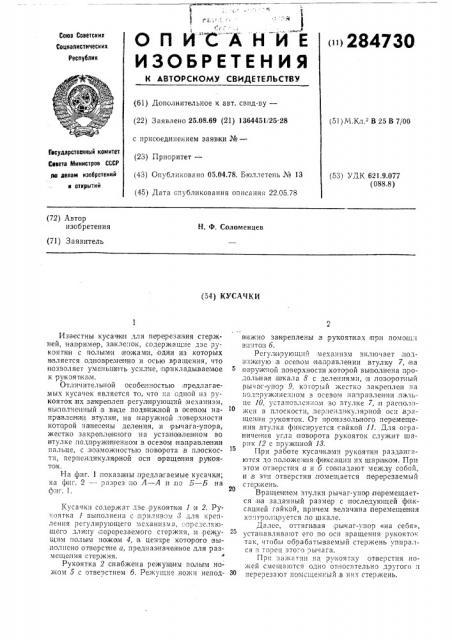

О П И "С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских 284730

Социалистических реслкблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.08.69 (21) 1364451/25-28 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень ¹ 13 (45) Дата опубликования описания 22.05.78 (51) М Кл В 25 В 7/00

Государственный комитет

Совета Мнннстров СССР ло делам изобретений н открытий (53) УДК 621.9.077 (088.8) (72) Автор изобретения

11. Ф. Соломенцев (71) Заявитель (54) КУСАЧКИ

Известны кусачки для перерезания стержней, например, заклепок, содержащие дзе р коятии с полыми ножами,,один из которых является одновременно и осью вращения, что позволяет уменьшить усилие, п рнклaдыaaемоe к рукояткам.

Отличительной особенностью предлагаемых кусачек является то, что на одной из рукояток их закреплен регулирующий механизм, выполненный:в виде подвижной в осевом направлении втулк>и, на наружной поверхности кото рой на несены деления, и рычага-упора, жестко закрепленного на установленном во втулке подпружиненном,в осевом:направлении пальце, с воаможностью поворота iB плоскости, перпендикулярной оси вращения,рукоято к.

На фиг. 1 показагны предлагаемые кусачки; на фиг. 2 — разрез во А — А и ло Б — Б ва биг. 1.

Кусачки соlQpiKBT две рукоятки 1 и 2. Рукоятка 1 выполнена с,приливом ..3 для крепления регулирующего механизма, .,предсляющего длину вQpе!резаемого стержня, и pemyщим полым ножом 4, в центре которо1го выполнено отверстие и, предназначыное .для размещевия стержня.

Рукоятка 2 снабжена режущим полым ножом 5 с отверстием б. Режущие ножи непод- ЗО вижно закреплены в рукоятках при помощ: ага нто з б.

Регулирующий механизм включает,подвпвопую в осевом направлении втулку 7, на наружной поверхности, которой выполнена продольная:шка lа 8 с делегниямв, п,поворотный рычаг-упор 9, который жестко закреплен ja подпружине:-гном з осевом направлении лальце 10, установленном во втулке 7, и расволожсн в плоскости,,перпендикулярной осп,врагценвя рукояток, От произвольного перемещения:втулка фиксируется гайкой 11. Для ограничения угла .поворота рукояток служит шарик 12 с пружиной 13.

При работе кусачками рукоятки раздвигаются до положегкия фиксации их шариком. При этом отверст ия а и б совпадают между собой, и в этп отверстия, помещается перерезаемый стержень.

Вращением втулки,рычаг-упор пе1ремещается на заданный размер с последующей фиксацией гайкой, причем величина неремещенгия контролируется по шкале.

Далее, оттягивая рычаг-упор «на себя», устанавливают его по осп вращения рукояток так, чтооы о брабатываемый стержень упирался в -:îðåö это"o рычага.

Пр нажатии на рукоятку отверстия ножей смещаются одно отвоснтельно другого и перерезают пя ещенный,в них стержень.

284739

Формула изобретения

1(усачки для перерезания стержней, нанример, заклепок, содержащие две рукоятки с полыми ножами, один из которых является одновременно и осью вращения рукояток, о тл и ч а ю щ и е с я тем, что, с целью перерезания стержней заданной величины, на одной из рукояток закреплен, регулирующий механизм, выполненный в виде подвижной в осевом направлении втулки, на наружной поверхности ,которой нанесены деления, и рычата-упора, жестко за креплеыного на установленном во

5 втулке подпружиненном в осевом направлечии пальце, с возможностью поворота в плоскости, перпендикулярной оси вращения рукояток.

А-A

Составитель О. Грязнова

Техред N. Михайлова

Редактор M. Макарова

Корректор К. Симкина

Тип. Харьк. фил. пред. «Патент»

Заказ 18!/343 Изд. № 143 Тнравх 1122 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
