Поворотное на колонка устройство для вскрывания и закупорки летки доменной печи

Поворотное на колонка устройство для вскрывания и закупорки летки доменной печи

Иллюстрации

Показать все

Реферат



с8/l а,1"

Класс ТЗа, 4, .- Я ЯЦфЩ

Ъ. I

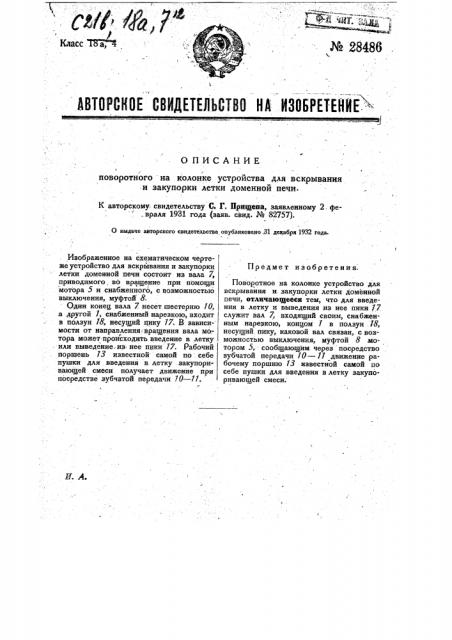

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

О ПИСАНИЕ

/ I поворотного на колонке устройства для вскрывания и закупорки летки доменной печи.

К авторскому. свидетельству С. Г. Прищепа, заявленному 2, февраля 1931 года (ваяв. свид. № 82757).

О выдаче авторского свидетельства опубликовано,31 декабря 1932 годаПредмет изобретения .

Изображенное на схематическом чертеже устройство для вскрйвания и закупорки летки доменной печи состоит из вала 7, приводимого, во вращение при помощи мотора 5 и снабженного, с возможностью выключения, муфтой 8.

Один конец вала 7. несет шестерню 10, а другой 1, снабженный нарезкою, входит в ползун 18, несущий пику 77. В зависи- мости от направления:вращения вала мотора может происходить введение в летку

- или выведение,из нее пики 17. Рабочий поршень 73 известной самой по себе пушки для введения в летку закупоривающей смеси получает движение при посредстве зубчатой передачи 10 — 11. г

Поворотное на колонке устройство для вскрывания и. закупорки летки доменной печи, отличающееся тем, что для введения в летку и выведения из нее пики 17. служит вал 7, входящий своим, снабженным нарезкою, концом 1 в ползун . 18, несущий пику, каковой вал связан, с возможностью выключения, муфтой 8 мотором 5, сообщающим. через посредство зубчатой передачи 10 — 11 движение рабочему поршню 13 известной самой по себе пушки для введения в летку закупоривающей смеси.
