№ 28489

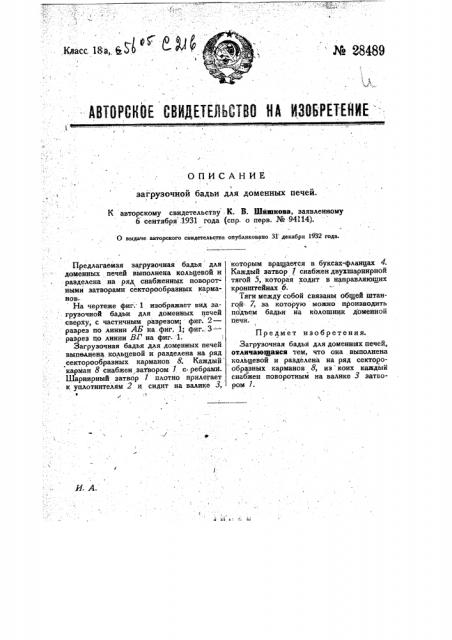

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ .

1, г

ОПИСАНИЕ

Х загрузочной бадьи для доменных печей.

К авторскому свидетельству: К. В. Шиипкова, заявленному

6 сентября,1931 года (спр, о перв. № 94?14).

О выдаче авторского свидетельства опубликовано 31 декабря 1932 года.

Предлагаемая загрузочная бадья для доменных печей выполнена кольцевой и разделена на ряд снабженнь1х поворотными затворами секторообразных карманов. На чертеже фиг. 1 изображает вид загрузочной бадьи для доменных печей сверху, с частичным разрезом; фиг.. 2— разрез по линии АБ на.фиг. 1; фиг., 3 — разрез по линии BI на фиг. 1.

Загрузочная бадья для доменных печей вынесена кольцевой и разделена на ряд секторообразных карманов 8. Каждый карман 8 снабжен, затвором 1 с- ребрами.

Шарнирный затвор 1 плотно ирилегает к уплотнителям 2 и сидит на валике 3, которым вращае гся в буксах-фланцах 4.

Каждый затвор 1 снабжен двухшарнирной тягой 5, которая ходит в направляющих кронштейнах б.

Тяги между собой связаны общей штангой 7, за которую можно производить подъем бадьи на колошник доменной печи.

Предмет изобретения.

Загрузочная бадья для доменных печей, отличающаяся тем, что она . выполнена кольцевой и разделена на ряд секторообразных карманов 8, из коих каждый снабжен поворотным на валике 3 затвоP0N g.
