Реферат

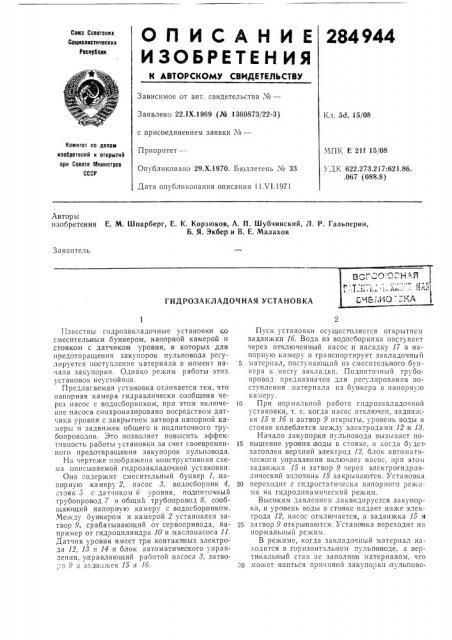

ОП ИСАНИ Е

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 22.IX.1969 (№ 1360873/22-3) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 11.Л.1971

1(л. 5d, 15/08

Комитет по делам изобретений и открытий при Совете Мииистрав

СССР. 1П1, Е 21f 15/08

X Д К 622.273.21 (.621.86..067 (088.8) Авторы изобретения E. М. Шпарберг, E. I(. Корзюков, А. П. Шубчииский, Л. P. Гальперин, Б. Я. Экбер и В. Е. Малахов

Заявитель

ГИД РОЗА КЛАДОЧ НАЯ УСТА Н О В КА

11звестны гндрозакладочные установки Go смесительным,бункером, напорной камерой и стояком с датчиком уровня, в которых для предотвращения закупорок пульповода регулируется поступление материала в момент начала закупорки. Однако режим работы этих установок неустойчив.

Предлагаемая установка отличается тем, что напорная камера гидравлически сообщена чер03 насОс с водосборннком, при этом включение насоса синхронизировано посредством датчика уровня с закрытием затвора напорной камеры и задвижек общего и подпиточного трубопроводов. Это позволяет повысить эффектнв IocTb работы установки за счет своевременного предотвращения закупорок пульповода.

На чертеже изображена конструктивная схема описываемой гидрозакладочной установки.

Она содер>кит смесительный бункер 1,,напорную,камеру 2, насос 8, водосборник 4, стояк 5 с датчиком 6 уровня, подпиточный трубопровод 7 и общий трубопровод 8, сообщающий напорную камеру с водосборником.

Между бункером и камерой 2 установлен затвор 9, срабатывающий от сервопривода, например от гидропилиндра 10 и маслонасоса 11.

Датчик уровня имеет три контакпных электрода 12, 18 и 14 и блок автоматического управления. управляющий работой насоса 8, затво;.:а 9;I за,д внжек 15 и 16.

Пуск установки осуществляется открытием задвижки 16. Вода из водосборника поступает через отключенный насос и насадку 17 в напорную камеру и транспортирует закладочный

5 материал, поступающий из смссительного бункера и месту закладки. Подпиточный трубопровод предназначен для регулирования поступления материала из бункера в напорную камеру.

10 При нормальной работе гндрозакладочной установки, т. с. когда насос отключен, задвижки 15 и 16 и затвор 9 открыты, уровень воды в стояке колеблется между элсктродамн 12 и 18.

Начало закупорки пульповода вызывает по15 вышение уровня воды в стояке, н когда будет затоплен верхний электрод 12, блок автоматического управления включает насос, при этом задвижка 15 и затвор 9 через элсктрогидравлический золот ник 18 3BKpbIIIBIQTcII Установка

20 переходит c I;HgpocTBTH IQcIfH HBIIopHol o режима на гидродинамичсский режим.

Высоким давлением ликвиднрустся закупорка, и уровень ВОды В стояке . Надает ниже элистрода 12, насос Отключается, а задвижка 15 If

25 затвор 9 открываются. Установка переходит на нормальный режим.

В режиме, когда закладочный матсриал находится в горизонтальном пульповоде, а вертикальный став не заполнен материалом, что

"0 может явиться причиной закупоркп пульпово284944

Составитель А. Подобедов

Тскред T. П. Курилко Корректор О. Б. Тюрина

Редактор Н. Старостина

Заказ 8115 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Областная типография Костромского управления по печати да, уровень воды в стояке 5 падает ниже электрода 13, при этом включается насос 3, и задвижка 15 1и затвор 9 закрываются.

При порыве пульповода уровень воды в стояке 5 быстро падает ниже электрода 14, и при закрытых задвижке 15 и затворе 9 насос 3 отключается, и задвижка 1б закрывается.

Предмет изобретсния

Гидрозакладочная установка, включающая смесительный бункер с напорной камерой, на- сос, стояк с датчиком уровня и трубопроводную арматуру, отличающаяся тем, что, с целью повышения эффективности работы уста5 новки за счет предотвращения закупорок,пульповода, напорная камера гидравлически сообщена через насос с водооборником, при этом включение насоса синхронизировано,посредством датчика уровня с закрытием затвора на)0 порной камеры и задвижек общего и подпиточного трубопроводов.
