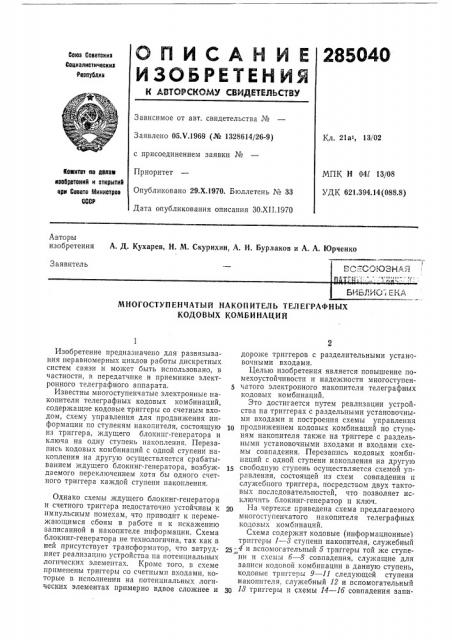

Патент ссср 285040
Иллюстрации
Реферат
23504Î
Сеюэ Ссветских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 21а, 13/02
Заявлено 05.т .1969 (№ 1328614/26-9) с присоединением заявки №
Приоритет
Опубликовано 29.Х.1970. Бюллетень № 33
Дата опубликования описания 30.XII.1970
МПК H 041 13/08
УДК 621 394.14(088 8) Иетвитет оо делаю изобретений и сткритий ари Сввете Иинистрае
СССР
Авторы изобретения А. Д. Кухарев, Н. М. Скурихин, А. И, Бурлаков и А. А. Юрченко
Заявитель
ЕС .=..СОЮЗНАЯ
БИБЛОС ЕЫА
МНОГОСТУПЕНЧАТЫЙ НАКОПИТЕЛЬ ТЕЛЕГРАФНЫХ
КОДОВЫХ КОМБИНАЦИЙ
Изобретение предназначено для развязывания неравномерных циклов работы дискретных систем связи и может быть использовано, в частности, в передатчике и приемнике электронного телеграфного аппарата.
Известны многоступенчатые электронные накопители телеграфных кодовых комбинаций, содержащие кодовые триггеры со счетным входом, схему управления для продвижения информации по ступеням накопителя, состоящую из триггера, ждущего блоки г-генератора и ключа на одну ступень накопления, Перезапись кодовых комбинаций с одной ступени накопления на другую осуществляется срабатыванием ждущего блокинг-генератора, возбуждаемого переключением хотя бы одного счетного триггера каждой ступени накопления, Однако схемы ждущего блокинг-генератора и счетного триггера недостаточно устойчивы к импульсным помехам, что приводит к перемежающимся сбоям в работе и к искажению записанной в накопителе информации. Схема блокинг-генератора не технологична, так как в ней присутствует трансформатор, что затрудняет реализацию устройства па потенциальных логических элементах. Кроме того, в схеме применены триггеры со счетными входами, которые в исполнении на потенциальных логических элементах примерно вдвое сложнее и дороже триггеров с разделительными установочными входами.
Целью изобретения является повышение помехоустойчивости и надежности многоступенчатого электронного накопителя телеграфных кодовых комбинаций.
Это достигается путем реализации устройства на триггерах с раздельными установочными входами и построения схемы управления
1р продвижением кодовых комбинаций по ступеням накопителя также на триггере с раздельными установочными входами и входами схемы совпадения. Перезапись кодовых комбинаций с одной ступени накопления на другую свободную ступень осуществляется схемой управления, состоящей из схем совпадения и служебного триггера, посредством двух тактовых последовательностей, что позволяет исключить блокинг-генератор п ключ.
На чертен,е приведена схема предлагаемого многоступенчатого накопителя телеграфных кодовых комбинаций.
Схема содержит кодовые (информационные) триггеры 1 — 8 ступени накопителя, служебньш
25-4 и вспомогательный б триггеры той же ступе ни и схемы б — 8 совпадения, служащие для записи кодовой комбинации в данную ступень, кодовые триггеры 9 — 11 следующей ступени накопителя, служебный 12 и вспомогательный
18 триггеры и схемы 14 — lб совпадения запи285040
20 си в следующую ступень. Схемы 17 — 19 совпадения служат для формирования управляющих сигналов для записи кодовой комбинации с одной ступени накопителя в следующую свободную ступень и стирания ее в предыдущей ступени. Схемы 20 — 22 совпадения выполняют те же функции в предыдущей ступени накопителя. Две последовательности тактирующих импульсов подаются в схему через шины
23 и 24 и определяют моменты формирования управляющих сигналов.
Схема управления информации по ступеням накопителя построена следующим образом.
«Нулевой» выход 25 служебного триггера 12 ступени накопителя, шина 28 первого импульса и «единичный» выход 2б триггера 4 предыдущей ступени подключены к схеме 17 совпадения, выход которой соединен со входом 27 вспомогательного триггера 13 и со входами схем 14 — lб совпадения данной ступени. Выход триггера 13 и шина 24 второго такта подключены к схеме 18 совпадения, выход которой соединен со входами 28 — 80 стирания кодовых триггеров 1 — 8 предыдущей ступени, со входами 81 триггера 12 и со входом 82 триггера 4. Выход 2б служебного триггера 4 и шина 28 первого такта подключены к схеме 22 совпадения, которая управляет вспомогательным триггером 5 по входу 88.
Перезапись кодовой комбинации с одной ступени накопителя на следующую свободную ступень осуществляется следующим образом.
Например, кодовая комбинация записана в триггеры 1 — 3 ступени накопления, вспомогательный триггер 5 находится в состоянии «О», служебный триггер 4 находится в состоянии
«1». Синхронизирующие такты, сдвинутые по фазе друг относительно друга, подаются постоянно по шинам 28 и 24. Кодовые триггеры
9 — 11 следующей ступени накопителя и триггеры 12 и 18 находятся в состоянии «0». С первым тактовым импульсом, поступающим по шине 28, срабатывает схема 17 совпадения, один из входов которой подключен к «единичному» выходу 2б триггера 4, а другой — к
«нулевому» выходу 25 триггера 12. Выходной сигнал схемы 17 совпадения производит перезапись кодовой комбинации с триггеров 1 — 3 предыдущей ступени в триггеры 9 — 11 через схемы 14 — lб совпадения и устанавливает вспомогательный триггер 13 в состояние «1» по входу 27.
Со вторым тактовым импульсом, поступающим по шине 24, срабатывает схема 18 совпадения, выходной сигнал которой производит сброс кодовых триггеров 1 — 3 предыдущей ступени в состояние «0» по входам 28 — 80 и
55 триггера 4 по входу 82. Этот же сигнал со схемы 18 совпадения устанавливает триггер
12 по входу 81 в состояние «1». Следующий первый тактовый импульс через схему 18 совпадения переключает триггер 18 в состояние
«О». Таким образом, произойдет перезапись кодовой комбинации в следующую ступень накопителя и ее стирание в предыдущей ступени.
При занятой ступени накопителя триггер 12 находится в состоянии «1», что запрещает работу схемы 17 совпадения и запись кодовой комбинации в занятую сту.пень, и в предыдущей ступени она не стирается.
Схема многоступенчатого накопителя на любое число ступеней строится аналогичным образом.
Кодовая комбинация вводится в накопитель первым тактовым импульсом через схемы б — 8 совпадения, работой которых управляет схема
20 совпадения.
Предмет изобретения
Многоступенчатый накопитель телеграфных кодовых комбинаций, содержащий кодовые и вспомогательные триггеры, схему управления перезаписью кодовых комбинаций с одной ступени накопления на другую, отличающийся тем, что, с целью повышения помехоустойчивости и надежности, в нем указанная схема управления состоит из схем совпадения и служебного триггера, при этом «нулевой» выход служебного триггера каждой ступени, шина первого такта и «единичный» выход служебного триггера предыдущей ступени подключены ко входам схемы совпадения, а выход последней соединен со входом установки в «единицу» вспомогательного триггера каждой ступени и одновременно со входами схем совпадения записи в данную ступень, к другим входам последних подключены «единичные» выходы кодовых триггеров предыдущей ступени накопления;
«единичный» выход вспомогательного триггера ступени и шина второго такта подключены к схеме совпадения, а ее выход соединен со входом установки в «единицу» служебного триггера ступени и со входами установки ь
«ноль» кодовых и служебного триггеров предыдущей ступени; «единичный» выход служебного триггера ступени и шина первого такта подключены к схеме совпадения, выход которой соединен со входом установки в «ноль» вспомогательного триггера той же ступени накопления, а упомянутые триггеры выполнены по схеме с раздельными входами, 285040
29
Составитель 3. Рапопорт
Редактор E. Г. Кравцова Техред 3. Н. Тараненко Корректор Т. А. Джаманкулова
Заказ 3729/17 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
