Реферат

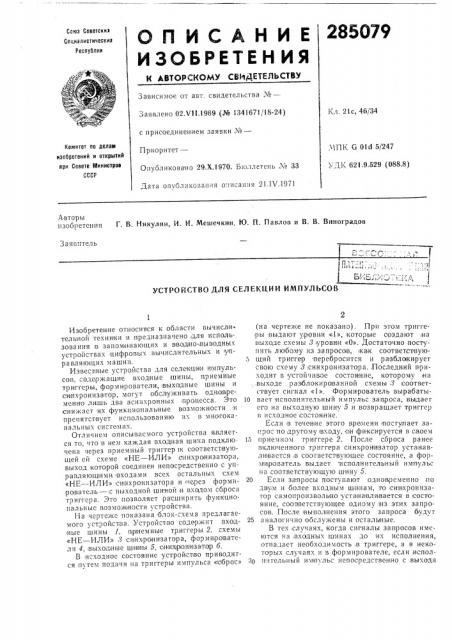

Ссюз Советскиа

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Социалистическив

Республик

Зависимое от авт. свидетельства Хо—

Заявлено 02Х11.1969 (№ 1341671/18-24) с присоединением заявки ¹â€”

П риоритет—

Опубликовано 29.Х.1970. Б o;Iлетеиь ¹ 33

Дата опуоликования опи ания 21.IV.1971

Кл. 21с, 46/34

Комитет по делам изобретений и открытий орн Савете Министров

СССР

ЧПК 6 01d 5/247

УДК 621,9.529 (088.8) Авторы изобретения Г. В. Никулин, И. И. Мешечкин, Ю. П. Павлов и В. В. Виноградов

Заявитель

) fi„,;. ;,",". „

Е,1,;,=, -:,:-,-,-„.,-, УСТРОИСТВО ДЛЯ СЕЛЕКЦИИ ИМПУЛЬСОВ

Изобретение относится к области вычисли. тельной техники и предназначено для использования iB запоминающих и вводно.выводных устройствах цифровых Bbl÷HñëHòåëbíûõ и управляющих машин.

Извеспные устройства для селекци|и импульсов, содержащие входные, шины, приемные триггеры, формирователи, .выходные шины и си1нхронизатор, могут обсл ухкивать однав ременно лишь два асинхронных процесса. Это снижает их функциональные возможности:и препятствует использованию их в многоканальных системах.

Отличием описьсвасмого устройства является то, что в нем каждая входная шина подклю чена через приемный триггер IK соответствующей ей схеме «НŠ— ИЛИ» синхронизатора, выход которой соединен непосредственно с управляющими .входами всех остальных схем

«НŠ— ИЛИ» синхронизатора н через формирователь — с выходной шиной и вхОдом сброса триггера. Это;иозво Is!ET .расширить функциональные возможности устройства.

На чертеже показана блок-схема предлагаемого устройства. Устройство содержит входные шины 1, п р!иемные триггеры 2, схемы

«НŠ— ИЛИ» 3 синхронизатора, формиро ватели 4, выходные IllHiHbl 5, си ндро.HiHt33Tolp б.

В исходнос состояние устройство приводится путем подачи на триггеры импульса «сброс»

2 (на чертеже не показано). При этом триггеры .выдают уровни «,1», .которые создают на выходе.cхeмt 8 уровни «О». Достаточно постуIlHTb любому из запросов, как соответствующий триггер перебросится и разблокирует свою с ему 8 .синхронизатора.,Последний приходит в устойчивое состояние, которому на ,вььходе разблокиро ванной схемы 8 соответствует сигнал «1». Формирователь вырабаты10 вает |исполнительный импульс запроса, выдаег

cro на выходную шину 5 и возвращает триггср в исходное состояние.

Если в течение этого времени поступает заиро" по другому входу, он фиксируется в своем

15 приемном триггере 2. После сброса ранее включенного триггера синхротаизатор устанавли вается,в соответствующее состояние, а форми рователь выдает исполнительнь1й импульс

HB,EooòBåòñòBóþùóþ шину 5.

20 Если запросы поступают одновременно ио двум и более входным шинам, го синхронизатор самопроизвольно устанавливается в состояние, соопветствующее одному отз этих запросов. После выпогпнения этого запроса будут

25 аналогично обслужены и остальные.

В тех,случаях, когда сигналы запросов имсIotcsI на,входных шинах до их исполнения, огпадает необходимость,в триггере, а в некоторых случаях и в формирователе, если .исполЗп нзтельный им пульс непосредственно с .выхода

285079

Пред м е г:и з обр ете ния

Составитель А. Соколов

Техред Л. Я. Левина

Редактор Ю. Полякова

Корректор О. С. Зайцева

Заказ 8118 Тиратк 480 Подписное ((Н(11(ПИ Комитета по делам изобретений и открьпий прги Совеге Министров СССР

Москва, Ж-35, Раушская наб., д, 4/5

Обласгная типография Костромского управления по печати синхронизатора адресуется на источняк запроса и может выключить его.

Устройство для селекции:импульсов, содержащее входные шины, приемные триггеры, формирователи, выходные IUIIFIbl и синхронизатор, отличпющеесл тем, «ro, с целью,расш ироняя функциональных возможностей устройства, каждая входная шина подключена через пр,иемный триггер к соответствующей ей схеме

«HE — ИЛИ» синхронизатора, выход которой

5 соединен непосредственно с управляющими

:вхо,(а.ми всех остальных схем «НŠ— ИЛИ» синхронизатора и через формирователь — с выходной шиной и входом, сброса триггера.
