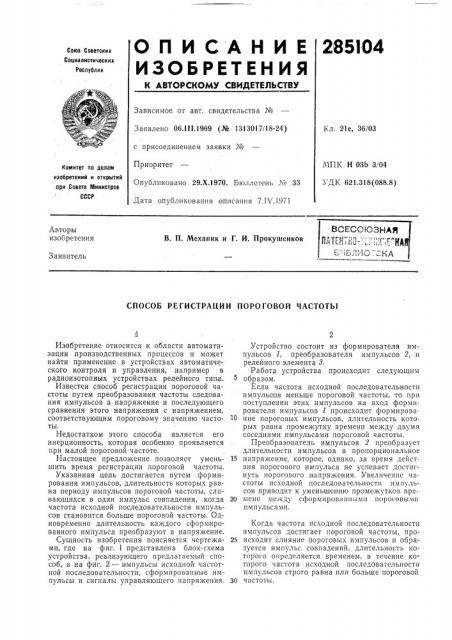

285104
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 06.111.1969 (№ 1313017!18-24) с присоединением заявки №
Приоритет
Опубликовано 29.Х.1970. Бюллетень ¹ 33
Дата опубл икования описания 7, IV.1971
Кл. 21е, 36/03
МПК H ОЗЬ 3i 04
УДК 621.318(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
В, П. Механик и Г. И. Прокушенков
Заявитель
СПОСОБ PE ГИСТРАЦИ И ПОРО ГОВО Й ЧАСТОТЫ
Изобретение относится к области автоматизации производственных процессов и может найти применение в устройствах автоматического контроля и управления, например в радиоизотопных устройствах релейного типа.
Известен способ регистрации пороговой частоты путем преобразования частоты следования импульсов в напряжение и последующего сравнения этого напряжения с напряжением, соответствующим пороговому значению частоты.
Недостатком этого способа является его инерционность, которая особенно проявляется при малой пороговой частоте.
Настоящее предложение позволяет умень- 15 шить время регистрации пороговой частоты.
Указанная цель достигается путем формирования импульсов, длительность которых равна периоду импульсов пороговой частоты, сливающихся в один импульс совпадения, когда 20 частота исходной последовательности импульсов становится больше пороговой частоты. Одновременно длительность каждого сформированного импульса преобразуют в напряжение.
Сущность изобретения поясняется чертежа- 25 ми, где на фиг. 1 представлена блок-схема устройства, реализующего предлагаемый способ, а на фиг. 2 — импульсы исходной частотной последовательности, сформированные импульсы и сигналы управляющего напряжения. 30
Устройство состоит из формирователя импульсов 1, преобразователя импульсов 2, и релейного элемента 8.
Работа устройства происходит следующим образом.
Если частота исходной последовательности импульсов меньше пороговой частоты, то при поступлении этих импульсов на вход формирователя импульсов 1 происходит формирование пороговых импульсов, длительность которых равна промежутку времени между двумя соседними импульсами пороговой частоты.
Преобразователь импульсов 2 преобразует длительности импульсов в пропорциональное напряжение, которое, однако, за время действия порогового импульса не успевает достигнуть порогового напряжения. Увеличение частоты исходной последовательности импульсов приводит к уменьшению промежутков времени между сформированными пороговыми импульсами.
Когда частота исходной последовательности импульсов достигает пороговой частоты, происходит слияние пороговых импульсов и образуется импульс совпадений, длительность которого определяется временем, в течение которого частота исходной последовательности импульсов строго равна или больше пороговой частоты.
285104
Предмет изобретения Pu8, 1 искрдные LM J ампцль Рар чар чью ичаа
Уарааряю чааряхе чаиг. Я
Составитель Е. Семенова
Редакз ор М. Андреева Техред Л. В. Куклина Корректор Г. С. Мухина
Заказ 776/1 Изд. № 332 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раугпская наб„д. 4/5
Типография, пр. Сапунова, и
Если при этом управляющее напряжение, вырабатываемое преобразователем импульсов
2, достигнет порогового напряжения У,„произойдет срабатывание релейного элемента 8.
Как только частота исходной последовательности импульсов станет меньше пороговой, закончится формирование импульса совпадений.
Управляющее напряжение станет равным нулю и произойдет выключение релейного элемента 8.
Время регистрации 1р можно регулировать путем изменения порогового напряжения при котором происходит срабатывание релейного элемента, а также путем изменения наклона кривой управляющего напряжения.
Минимальное время регистрации в идеальном случае равно длительности порогового импульса. Однако практически минимальное время регистрации следует установить с учетом возможных флуктуаций промежутков времени между импульсами регистрируемой пороговой частоты.
Способ регистрации пороговой частоты, отличающийся тем, что, с целью уменьшения
1О времени регистрации, из исходной частотной последовательности формируют импульсы, длительность которых равна периоду импульсов пороговой частоты, сливающиеся в один импульс совпадения, когда частота исходной по15 следовательности импульсов становится больше пороговой, длительность каждого сформированного импульса преобразуют в напряжение.
