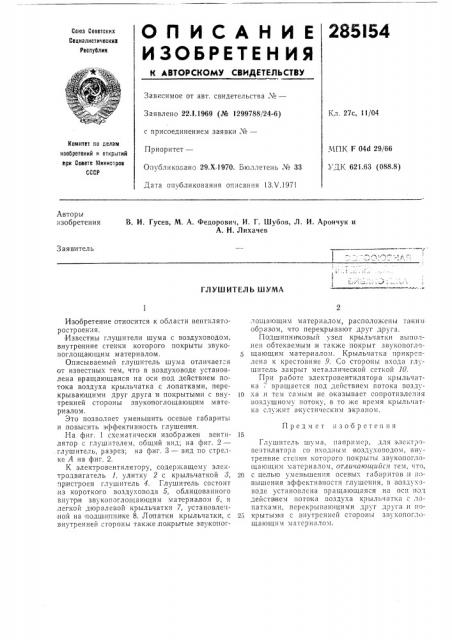

ОП ИСАНИЕ

И ЗОЬРЕт Е Н Итя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 22 1.1969 (№ 1299788/24-6) с присоединением заявки «¹â€”

Приоритет—

Опубликовано 29.Х1970. Бюллетень ¹ 33

Дата опубликования описания 1ЗХ.1971

У,.7, 27с, 11/04

Комитет по делам иаооретекий к открытий кри Совете 1тткккстрое

СССР

МПК F 04d 29/66

УДК 621.63 (088.8) Авторы изобретения

В. И. Гусев, M А. Федорович, И. Г. Шубов, Л. И. Арончук и

А. Н. Лихачев

Заявитель

ГЛУШИТЕЛЬ ШУМА

Предмет зобретення

Изобретение относится к области вентиляторостроен«ия.

Известны глушители шума с воздуховодом, внутренние стенки которого покрыты звукопоглощающим материалом.

Описываемый глушитель шума отличает=я от известных тем, что в воздуховоде установлена вращающаяся на оси под действием потока воздуха крыльчатка с лопатками, перекрывающими друг друга и покрытыми с внутренней стороны звукопоглощающим м атериалом.

Это позволяет уменьшить осевые габариты и повысить эффективность глушения.

На фиг. 1 схематически изооражен вентилятор с глушителем, общий вид; на фиг. 2— .глушитель, разрез; на фиг. 3 — вид по стрелке Л на фиг. 2.

К электровентилятору, содержащему электродвигатель 1, улитку 2 с крыльчаткой 8, пристроен глушитель 4. Глушитель состоит из короткого воздуховода 5, облицованного внутр и звукопоглощающим материалом б, и легкой дюралевой крыльчатки 7, установленной на подшипнике 8. Лопатки крыльчатки, с внутренней стороны также, покрытые звукопоглощающим материалом, расположены таким образом, что перекрывают друг друга.

Подшипниковый узел крыльчатки вы по.7нен обтекаемым,и также покрыт звукопоглощающим материалом. Крыльчатка прикреплена к крестовине 9. Со стороны входа глушитель закрыт мета.7лической сеткой 10.

При работе электровентилятора крыльчатка вращается под действием потока воздуlo ха и тем самым не оказывает сопротивления воздушному потоку, в то же время крыльчатка служит акустическим экраном.

Глушитель шума, например, для электровентилятора со входным воздуховодом, внутренние cTc;tKè которого покрыты звукопоглощающим материалом, отличаюшит1ся тем, что, 20 с целью уменьшения осевых габаритов,и н»вышения эффективности глушения, в воздуховоде установлена вращающаяся на осн цо т, действ ием пото Ka воздуха крыльчатка с 70натками, перекрывающими друг друга и но25 крытымл с внутренней стороны звукопоглощающим материалом.

285154 я г т иг. 2 Ри г
