Устройство для мытья оконных остеклений и других поверхностей

Устройство для мытья оконных остеклений и других поверхностей

Иллюстрации

Показать все

Реферат

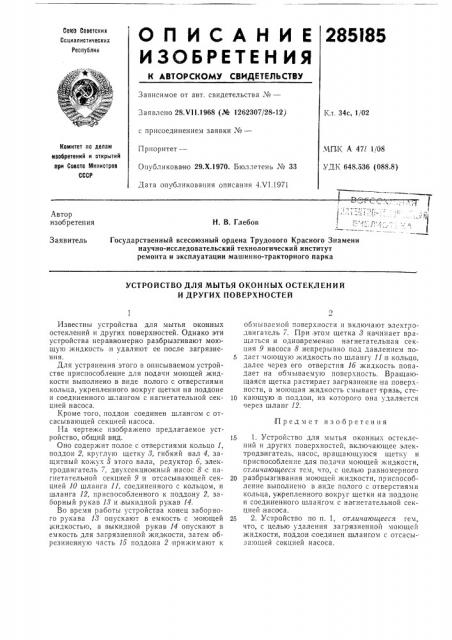

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.V11.1968 (№ 1262307/28-12) Кл. 34с, 1/02 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК А 471 1/08

УДК 648.536 (088.8) Приоритет—

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 1. т 1.1971

Автор изобретения

Н. В. Глебов

Государственный всесоюзный ордена Трудового Красного Знамени научно-исследовательский технологический институт ремонта и эксплуатации машинно-тракторного парка

Заявитель

УСТРОЙСТВО ДЛЯ МЫТЬЯ ОКОННЫХ ОСТЕКЛЕНИЙ

И ДРУГИХ ПОВЕРХНОСТЕЙ

Предмет изобретения

Известны устройства для мытья оконных остеклений и других поверхностей. Однако эти устройства неравномерно разбрызгивают моющую жидкость и удаляют ее после загрязнения.

Для устранения этого в описываемом устройстве приспособление для подачи моющей жидкости выполнено в виде полого с отверстиями кольца, укрепленного вокруг щетки на поддоне и соединенного шлангом с нагнетательной секцией насоса.

Кроме того, поддон соединен шлангом с отсасывающей секцией насоса.

На чертеже изображено предлагаемое устройство, общий вид.

Оно содержит полое с отверстиями кольцо 1, поддон 2, круглую щетку 8, гибкий вал 4, защитный кожух 5 этого вала, редуктор б, электродвигатель 7, двухсекцио нный насос 8 с нагнетательной секцией 9 и отсасывающей секцией 10 шланга 11, соединенного с кольцом, и шланга 12, приспособленного к поддону 2, заборный рукав 18 и,выкидной ру;кав 14.

Во время работы устройства конец заборного рукава 18 опускают в емкость с моющей жидкостью, а выкидной рукав 14 опускают в емкость для загрязненной жидкости, затем обрезиненную часть 15 поддона 2 прижимают к обмываемой поверхности и включают электродвигатель 7 При,этом щетка 8 начинает вращаться и одновремен,но нагнетательная секция 9 насоса 8 непрерывно под давлением подает моющую жидкость по шлангу 11,в,кольцо, далее через его отверстия 1б жидкость попадает на обмываемую поверхность. Вращающаяся щетка растирает за,грязнение на поверхности, а моющая жидкость смывает грязь, сте10 кающую в поддон, из которого она удаляется через шланг 12.

15 1. Устройство для мытья оконных остеклений н других поверхностей, включающее электродвигатель, насос, вращающуюся щетку и приспособление для подачи моющей жидкости, отличающееся тем, что, с целью равномерного

20 разбрызгивания моющей жидкости, приспособление выполнено в.виде полого с отверстиями кольца, укрепленного вокруг щетки.на поддоне и соединенного шлангом с нагнетательной секцией,насоса.

25 2. Устройство по п. 1, отличающееся тем, что, с целью удаления загрязненной моющей жидкости, поддон соединен, шлангом с отсасылающей секцией насоса.
